A2 USB-A 5P直通电压电流表

说明书电脑曲线与固件升级软件A2固件A2C固件A2L固件APP软件A2/A2C购买
A2  说明书
A2L说明书
A2Q说明书
A2C说明书
上位机软件使用说明
*注意,产品更新频繁,说明书仅包含最基础的操作说明
说明书很多地方与新版产品不一定一致,以实物为准
WITRN_A2_PC刷机升级软件_V2.4
WITRN_A2_上位机曲线软

A2/A2L通用, A2Q为直通表不能升级固件
运行软件提示没.net的,安装下面的运行库.net core即可(32/64位系统通用)
运行库下载(win7 32/64位通用)装x86,别装64
(点击上面链接下载.net core运行库,无需联网安装,联网安装的版本不一定对)
A2_固件_V1.1
A2_固件_V2.7

固件升级内容参照页面最下方详细说明:“A2固件更新说明

A2C_固件_V1.2

固件升级内容参照页面最下方详细说明:“A2C固件更新说明

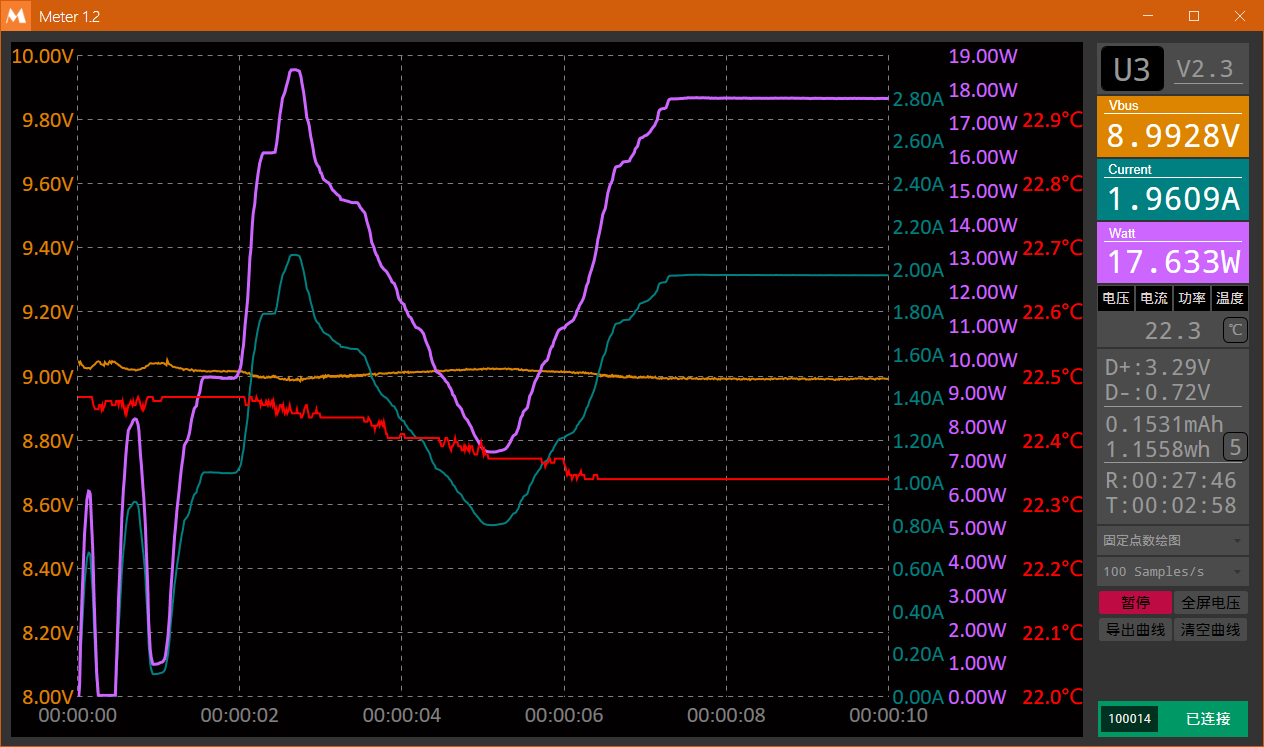

A2/A2L通用上位机曲线软件(USB-HID免驱连接)

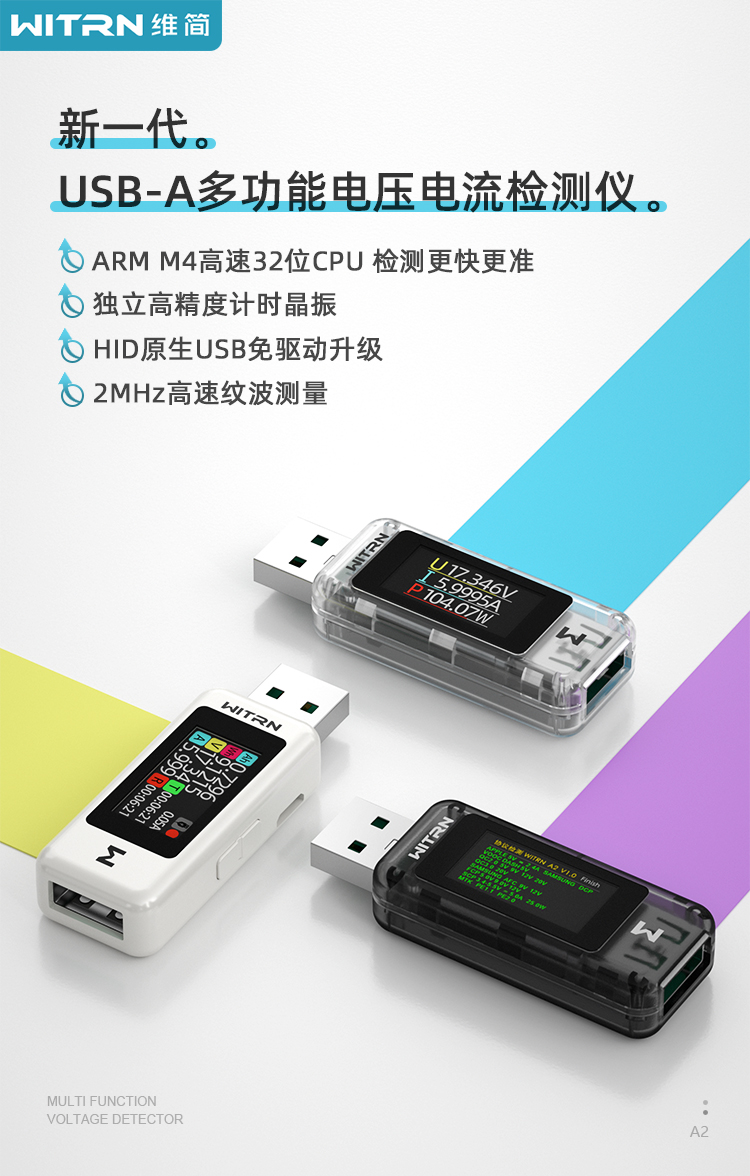

WITRN A2/A2L 5P USB-A 直通 5P USB母座
支持小米A口PD 120W(20V 6A)等魔改手机直通测量

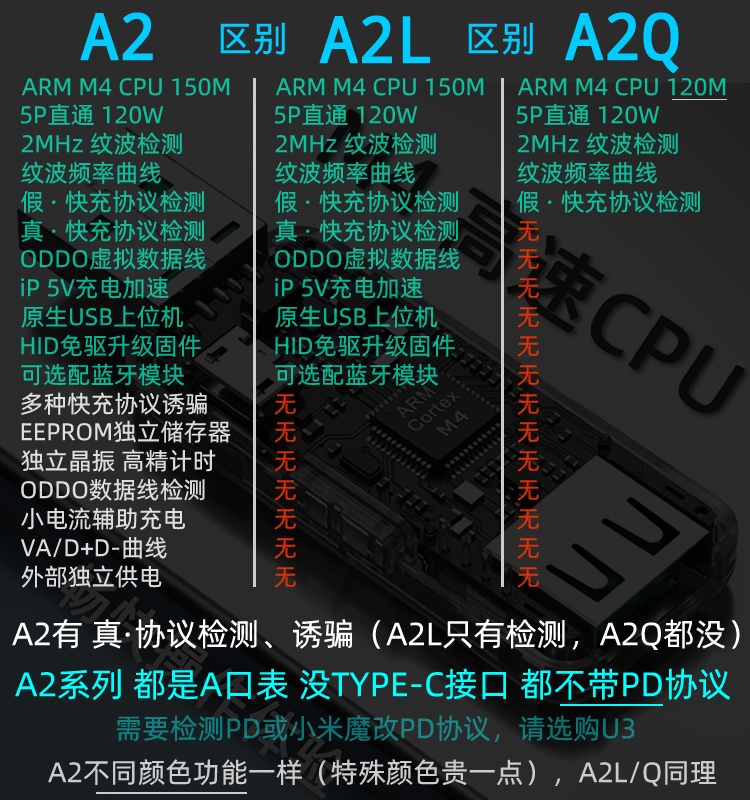

A2L与A2 CPU一样,UI一样,不带诱骗(带协议检测)
A2L跟A2 操作UI界面一致,功能一样(除去上图区别功能外,其他一样)
A2多了电源路径管理

新模具,私模,单向电流双按键
5P直通(支持小米120W魔改PPS直通充电,ODDO VOOC SVOOC直通充电)
支持高速波形测量,最大2MHz
不带PD,但支持小米等USB-A魔改5P数据线直通测量电压电流功率等
支持USB-HID原生USB升级,免驱
不用外挂串口芯片打吊瓶,不用虚拟串口蓝屏死机
原生HID联机,兼容性好
电压测量范围:直流4-24V
电流测量范围:0-5A /峰值6A (短时峰值可以达8A)
内置AD,非独立AD,单向电流测量

A2系列固件更新log(默认折叠,点击展开详细说明)

A2固件更新说明
V1.0:原始出厂固件
V1.1:升级对部分小米充电头自动检测识别支持
V1.3:全新矢量UI皮肤,QC3+增加Gen2诱骗支持
V1.4:完善串口数据输出功能
V1.6:升级支持ODDO第二代SVOOC充电头虚拟数据线仿真(V2.0)
V1.7:提高SVOOC和MI 120W直通兼容性
V1.8:优化曲线显示,协议检测完不再维持负载
V2.0:升级第三代QC3+协议,加入蓝牙开关,加入Data+Data-等短路到Vbus正极异常检测和提示
V2.1:升级支持曲线上位机连接
V2.3:开启部分SCP旧版本接口
V2.4:优化QC2.0协议检测诱骗
V2.6:加入甚高频PWM调光测试功能
V2.7:加入柱状图显示,充电头输出纹波频谱分析功能  (2023.07.14)
A2C固件更新说明
V1.1:出厂固件
V1.2:2023.09.08
* 开放部分协议测试功能,仅供测试,以后会删掉
A2L固件更新说明
V1.0:出厂固件
V1.1:升级支持ODDO第二代SVOOC充电头虚拟数据线仿真(V2.0)
V1.2:提高SVOOC和MI 120W直通兼容性
V1.3:优化曲线显示,协议检测完不再维持负载
V1.5:升级第三代QC3+协议,加入蓝牙开关,加入Data+Data-等短路到Vbus正极异常检测和提示
V1.6:升级支持曲线上位机连接
V1.8:优化QC2.0协议检测
V2.0:加入甚高频PWM调光测试功能
