C0/C2/C4/C5 全Pin 直通CC表 3.2Gen2

说明书PC升级软件C4/C5固件C0s固件C0Q/C0+固件C4表盘编辑软件APP软件
C0s说明书
C0Q/C0+说明书

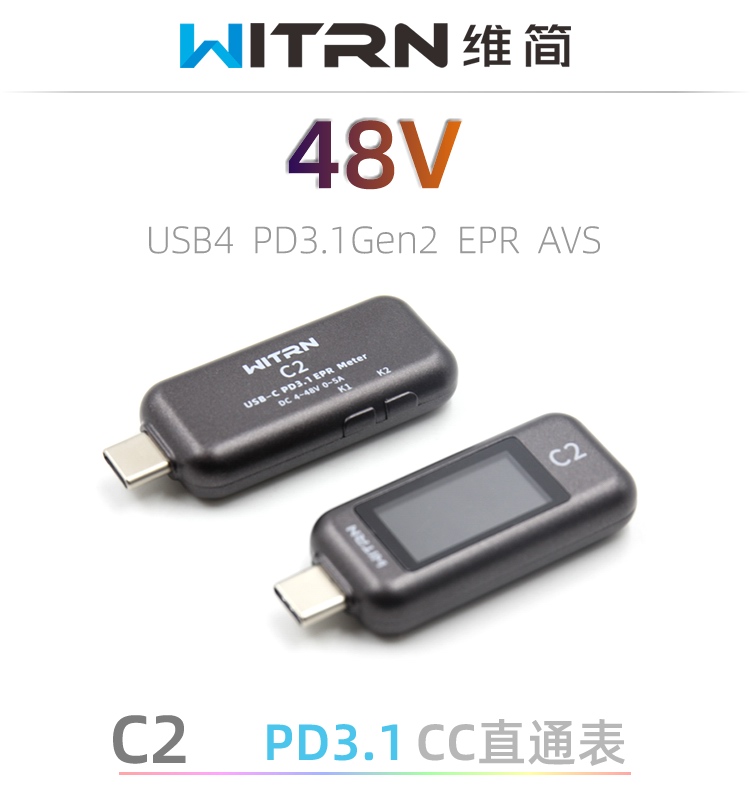

C2说明书
C4/C4L/C5说明书

*注意,产品更新频繁,说明书仅包含最基础的操作说明
说明书很多地方与新版产品不一定一致,以实物为准

WITRN_C0Q/C0+/C4/C4L/C5_PC固件升级软件_V2.4

WITRN_C4/C4L/C5_上位机曲线软件(A2,U3,C4系列通用)

运行软件提示没.net的,安装下面的运行库.net core即可(32/64位系统通用)
运行库下载(win7,win10,win11 32/64位通用)装x86,别装64
(点击上面链接下载.net core运行库,无需联网安装,联网安装的版本不一定对)

C4/C4L/C5_固件_V6.0 (W+AI)
C4/C4L/C5共用同一个固件,会自动识别设备型号

C4、C4L、C5固件升级说明

C4/C4L/C5表盘编辑软件(V3 2023新版)

C4/C4L/C5表盘编辑软件使用说明

C4/C5表盘商城 (表盘素材下载)

运行软件提示没.net的,安装下面的运行库.net core即可(32/64位系统通用)
运行库下载(win7,win10,win11 32/64位通用)装x86,别装64
(点击上面链接下载.net core运行库,无需联网安装,联网安装的版本不一定对)

C0s无蓝牙版本/无相应APP软件

C4/C5表盘商城



TI双向高精度独立AD测量

AMR M4高速内核

C0Q/C0+固件更新说明

C0Q/C0+固件更新log

C0Q/C0+  V1.6
*升级支持新版屏幕驱动

C0Q/C0+  V1.7
*优化QC2.0协议检测诱骗

C0Q/C0+  V1.9
*加入甚高频PWM调光测试功能

C0Q/C0+  V2.0  2023.07.14
*加入柱状图显示,充电头输出纹波频谱分析功能

C0Q/C0+  V2.1  2023.08.15 (倭投降78周年)
*增加开尔文“假差分”4线-线阻测量(需要专用模块)



C4/C4L/C5固件更新说明

C4/C4L/C5固件更新log

C4/C4L  V1.0
*原始固件

C4/C4L  V1.2
*增加切屏动画开关(可开启/关闭切屏动画效果)
*增加自定义快捷键功能
*增加快速PDO/RDO快速监听功能(C4,C4L都有)
*可以设置上电按+键快速进入大字监听,兼容性好(防PD冲突)
* 修复上电重启问题
* 删除老协议,MTK删除
* 自动协议检测界面加入vooc检测
* 小米65W等魔改头触发过后自动广播45W检测问题修复
* 增大默认阈值电流到80mA,喜欢最高亮度的用户可以自己继续调大

C4/C4L  V1.3
*增加自定义表盘删除功能
*增加自定义表盘默认是否显示功能
*优化KEY+,KEY-按键上电快速进入功能
*可设置KEY+按键上电快速进入cc1,cc2双释放模式,兼容充电头双向充电宝
*PD快速PDO监听菜单,加入PDO,RDO动态列表功能(参考U3快速PDO)
*修正PDO,RDO等问题
*测试纹波提醒HID 5V供电
*修正一些小bug

备注:监听充电模式很重要
(可以设置快捷键按着上电自动启动,例如设置到KEY+上比较顺手)
防止充电头插C4激活了PD,然后连接C口有双向PD快充充电宝无PD问题
防止充电头插C4激活了PD,然后充某些手机无PD问题

C4/C4L  V1.5
*优化电源管理策略,优化3.xV低压供电拉死问题
*优化PD诱骗逻辑
*重构部分UI底层驱动,加快设置菜单滚动响应速度

C4/C4L  V1.6
*UI扁平化,UI菜单操作加速
*纹波检测优化

C4/C4L  V1.7
*调整内部供电切换逻辑,防止低压反复闪烁
*优化第一代MIPD触发逻辑

C4/C4L  V1.8
*调整MIPD触发逻辑,67W等A口MI充电器
默认广播45W公版PD,建议测试时,断电再插C4,能接收65W的PDO
如果通电后再进入PD诱骗或自动检测菜单,只会广播45W(拔出再插)

C4/C4L  V1.9
*修复协议检测菜单有负载电流时,提示框cancel无效问题

C4/C4L  V2.0
*优化UFCS协议,支持2022版规范
*优化QC2.0协议检测,QC2.0检测延时进一步加长
*为了兼容山寨QC头拼了,代价就是检测速度会进一步变慢

C4/C4L  V2.1    2022.11.01
*上版本优化兼容山寨头QC2.0产生副作用:对部分头有影响,尤其是小米家族的
*此版本修正QC2.0对小米头的兼容性,减弱对山寨头的支持
(毕竟山寨头用到的少;而小米用户多含黑鲨,做一个取舍)
*加入MIPPS识别提示

C4/C4L  V2.2    2022.11.04
*增加更多UFCS协议芯片支持
*加入Emark厂商

C4/C4L  V2.3    2022.11.18
*打通MIPPS全通路的USB表,MIPPS整合为最新小米编码,支持新版120W
*升级MIPD 210W充电头诱骗支持
*所有MIPD头用MI-PD菜单1进行诱骗检测(含新版120W,90W,67W)

MIPD诱骗菜单1 适用小米所有A口,C口MIPD,MIPPS充电头
MIPD诱骗菜单2 旧版120W-A口(旧版MDY-12-ED)
MIPD诱骗菜单3 小米C口120W(MDY13-ET)
常规PD3.0菜单 旧版AD65G,AD652G(SinkCap)
小米210W 210W充电头协议较特殊,用210W专用菜单

备注:由于小米协议版本很多,所以做了区分
估计小米自己也发现这个问题,新版的小米充电头基本都用第一种协议了
主要代表就是新版120W(新版MDY-12-ED)A口
小米用新协议取代了旧协议(旧版是协议2,新版用协议1诱骗)
120W-A口新版一般指K50u等近期开始发货的版本

C4/C4L  V2.4    2022.11.21
*庆祝世界杯
*甚高频PWM调光测试固件(频率高于万元手机旗舰)

C4/C4L  V2.5    2022.12.09
*测试版本固件
*自动检测界面加入PD3.1协议检测(检测速度相应会变慢)
*非“协议1”的小米MIPD,MIPPS头,参照2.3版本固件表格进行单独诱骗检测*测试
*自动检测界面MIPD,MIPPS优化,降低重启次数
*MIPD诱骗界面增加120W或以下小米PD头自动识别实验性功能
*Emark检测优化,雷电4判断比较严格(旧版超跑会划分为雷电3)
*MIPPS自动诱骗不符合实际数据的时候,用户可尝试1 2 3

C4/C4L  V2.6    2022.12.12
*MIPSS新版协议,加入对MI,ZM充电宝支持
*加入异常PD数据提示实验性质功能

C4/C4L  V2.7    2022.12.13
*加入新的VOOC编码
*PPS异常数据提示参数调整

C4/C4L  V2.9    2023.01.13
*重写底层UI驱动,更精美,流畅
*升级对新版全电压纹波C4 NEW的支持

C4/C4L  V3.0    2023.01.19  (兔年新春特别免费大礼包)
*升级支持V3.0版本表盘编辑器
*3.0版本固件支持新的表盘,编辑更灵活
*3.0版本表盘增加特小字体,电压、电流、功率等位数可选

C4/C4L  V3.1
*群内峨眉ko华山,特定条件下QC4,4+,5不显示
*添加Emark厂家信息
*维简技术讨论群(每天都有武林大趴体,欢迎各路英雄加入乱战)
*群号:974764414,实名认证,凭淘宝订单号入群

C4/C4L  V3.2
*修复bug:PPS显示异常
*添加Emark厂家信息
*追频显示升级
*关闭高压上电安全保护

C4/C4L  V3.3
*优化UI显示
*修复一些已知问题

C4/C4L  V3.4
*修正太空人旋屏bug
*增加外贸功能

C4/C4L  V3.6   (2023.5.1五一劳动版)
*优化PD广播超过7组显示问题
*SPR与EPR分区显示测试
*添加Emark信息

C4/C4L  V3.7   (2023.6.6)
*优化PD等协议触发时旋屏干扰问题
*增加对20V@7A 140W PD支持
*添加Emark信息

C4/C4L  V4.0   (2023.6.20)
*增加对酷科20充电宝MIPPS支持
*增加对酷态科15充电宝私有协议MIPPS支持
*增加对PD3.1新协议芯片支持

C4/C4L  V4.2  2023.08.15 (倭投降78周年)
*增加开尔文“假差分”4线-线阻测量(需要专用模块)
*VOVIV蓝色工厂“Flash Charge”协议:VFC,加入充电头代码识别功能

C4/C4L  V4.3   (2023.8.28)
*上一版本固件开发酷科新版MIPPS时,屏蔽了PD3.1自动检测
*此固件修复自动检测协议界面检测到MIPPS不显示PD3.1的bug

C4/C4L/C5  V4.5   (2023.10.11)
*C5加入虚拟Emark功能(注意,C5=C4,C5使用C4主板小改,PCB丝印为C4)
*增加魔改大功率PD私有协议支持(魔改PD诱骗菜单-特殊协议,自动检测不测)
OPPP,一加,Realme系列:C口SuperVOOC私有协议(跑魔改PD)
# SVOOC 100W C口: 20V@5A  魔改PPS(一加 AC双口的C魔改SVOOC)
# SVOOC 150W C口: 11V@12.75A 魔改PPS(跑140W SVOOC魔改)
# SVOOC 160W C口: 20V@8A  魔改PPS(魔改SVOOC)
# SVOOC 240W C口:20V@12A  魔改PPS(魔改SVOOC)
# MOTO 125W C口:20V@6.25A  魔改PD
# 华为 135W C口:20V@6.75A  魔改PD
# 小米 210W C口:20V@10.5A  魔改PPS
# 红魔/努比亚目前只支持100W以下
*注意:魔改协议必须使用原装数据线连接

C4/C4L/C5  V4.7   (2023.11.02)
*升级支持小米新一代魔改MIPPS协议(3口140W)

C4/C4L/C5  V4.8   (2023.11.09)
*C5推出虚拟数据线实验性功能(仅虚拟PD数据线,仅支持C5)
*虚拟数据线功能为虚拟Emark功能的另外一种应用方式

C4/C4L/C5  V5.0   (2023.11.21)
*C5虚拟Emark在PD诱骗时加入标记显示
*添加新的VIVO 200W充电头数据库
*开尔文四线线阻测量界面加入载流显示
*优化部分UI显示,改善PD监听模式电压电流功率显示果冻问题

C4/C4L/C5  V5.1   (2023.11.29)
*放宽INA237,INA228高精度ADC芯片电源噪声滤波阈值,可检测更小电流

C4/C4L/C5  V5.2 W+AI 重要升级  (2023.12.01)
*首次引入了人工智能预测算法,推荐升级
*自动协议检测界面用AI算法重构

C4/C4L/C5  V5.3   (2023.12.12)
*协议主页增加对UFCS国产融合快充实时监听
*协议主页增加对蓝色工厂私有协议VFC实时监听
*VFC与UFCS实时监听需硬件配套,仅支持C5
*C4/C5调整部分UI,修正C135,C140虚拟数据线与诱骗旋屏问题

C4/C4L/C5  V5.4   (2023.12.12)
*酷科30W充电宝破解华为SCP协议并不完整
*C4/C5跳过酷科30W充电宝错误寄存器识别SCP

C4/C4L/C5  V5.5  (2024.02.02) 龙年贺岁版
*增加对努比亚/红魔 魔改PPS协议诱骗功能(魔改PD菜单)
*为《银河战士·全协议烙铁》做准备
烙铁所有协议准备工作已完成支持(华米OV魔)敬请期待

C4/C4L/C5  V5.6  (2024.02.03) 龙年贺岁加把火
*主界面P2容量界面做了较大调整(电压电流功率与容量可以同时显示)
*预祝各位龙年大吉,阖家幸福

C4/C4L/C5  V5.7  (2024.02.21)
*增加多红魔辰阳版本魔改PD支持
*增加对努比亚80W新版,120W,165W魔改PD支持
*努比亚与红魔支持基本全打穿

C4/C4L/C5  V5.9  (2024.02.26)
*增加对C135,C140原装数据线直接诱骗魔改PD支持
*C135=6.75A,C140=7A (均为20V魔改PD)

C4/C4L/C5  V6.0  (2024.03.12)
*增加对小米新版140W单C口充电头MDY-16-EK支持
*魔改PD: 20V 7A红米笔记本魔改MIPD Fix 140W档位支持
*MI-Auto:小米自动检测菜单,MIPPS 20V 6A 120W手机私有协议支持

————–End————–
