C4/C4L/C5表盘编辑器使用说明

C4、C4L、C5:V3.0版本表盘编辑器,表端固件必须升级到3.0或以上版本固件

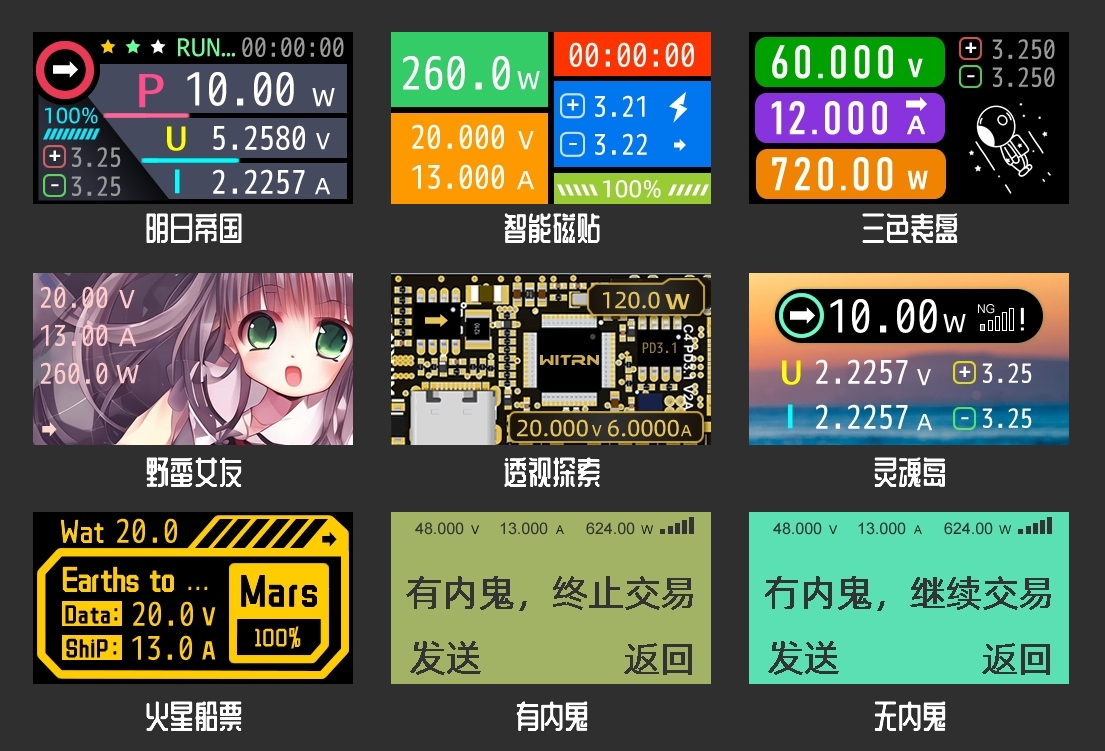

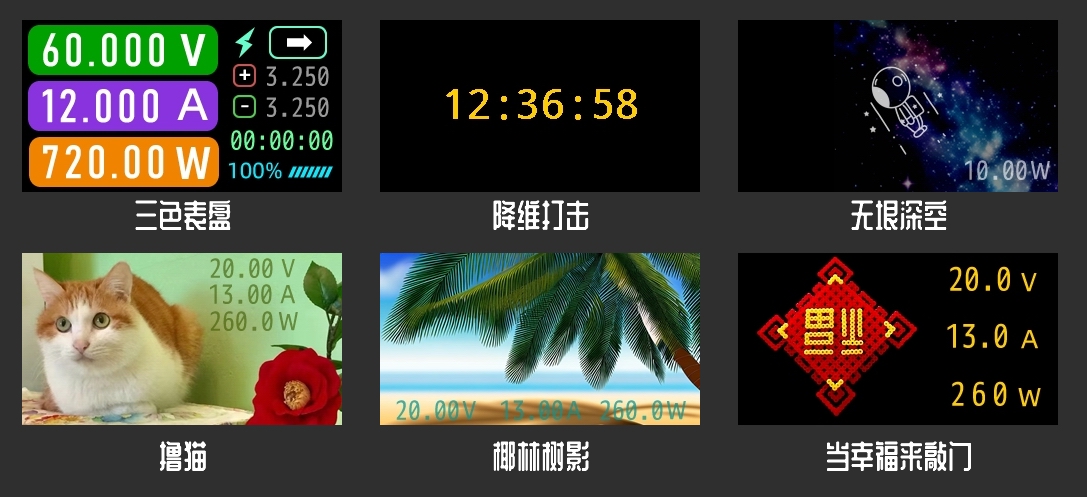

C4/C4L/C5 USB-C 电压电流表,允许用户自定义一页表盘
C4/C4L/C5 内置太空人免费表盘
太空人表盘和自定义表盘可以同时存在,自定义不会删除太空人
在表盘显示页面,长按OK按键可以切换内置表盘与自定义表盘
没烧录过自定义表盘的,长按无效(默认显示太空人内置表盘)

电脑端仿真效果与表端显示会有位置偏差,需要用户自己微调以达到最佳效果

电脑端图形符号无法仿真颜色,实际表端可以更换图形符号颜色

表盘图片 表盘参数,要分别烧录进C4/C4L里面才有效(烧录两次)
“更新图片” 按钮:烧录图片
“更新参数” 按钮:烧录参数
烧录两次,而且都要在DFU模式下烧录

C4、C5表盘编辑器基本元素说明:(所有元素可以单独开启/关闭)
* 电压:显示电压数据
* 电流:显示电流数据
* 功率:显示功率数据
* 时间:C4上电时间
* D+: Data+ 数据线电压
* D-:  Data- 数据线电压
* 温度:外接温度探头温度(USB-C接口接HID,没接不显示)
* %号:铁电离线曲线剩余容量
* 闪电:装饰符号(没实际功能)
* 电池:铁电容量进度条
* 箭头:电流方向
* 人物:旋转太空人(zty自己画的,自有版权)

V3.0更新:显示位数可选
其中电压、电流、功率、D+、D-几个重要参数可以自由选择显示位数(2~5位)

C4/C5表盘编辑器按键说明:

Ω.  C4/C4L/C5 表盘设计理念(重要,先理解才能操作)
Ω.  表盘设计原理是背景图片与元素分开操作,分开保存

为什么这样做?
设计理念1:
单独设置背景图片,可以实现复杂和炫酷的视觉效果
意思就是用户可以在常规元素无法实现的情况下,通过绘图软件实现高级UI效果
设计理念2:
背景图片比较大,下载耗时长,所以参数与图片分开保存,微调参数时
只单独下载参数即可,速度很快
设计理念3:
元素可以直接拖动预览,可以快速布局视觉效果,0编程,快速上手
同时提供元素二维坐标,方便精确控制元素位置
使表盘最终达到与设计师心之所至视觉效果

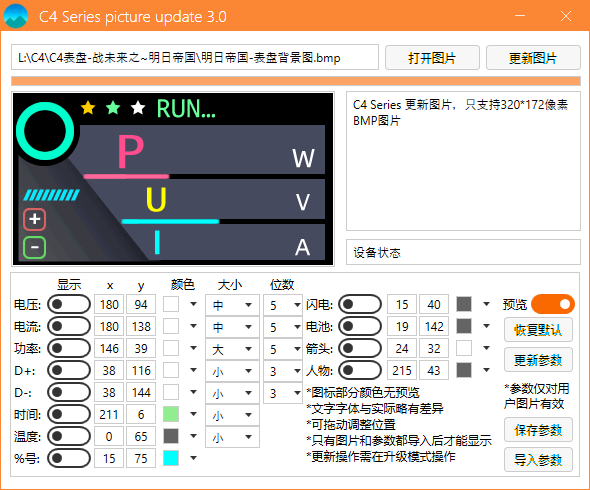

* 预览:元素总开关
  可快速关闭/开启所有元素,类似PS图层开关(关元素,不关背景图)
方便快速观察元素与背景图片的关系与调整构图视觉

* 打开图片:导入表盘底图(导入表盘商城或跟其他设计师购买的底图)
* 更新图片:用户自定义表盘背景图片烧录到USB表上(必须在DFU模式烧录)

* 恢复默认:恢复默认元素坐标参数(C4/C4L/C5内置太空人表盘的数据)
* 更新参数:把用户自定义坐标参数烧录到USB表上(必须在DFU模式烧录)

* 保存参数:保存用户设置好的坐标参数(C4cfg格式)
* 导入参数:导入用户参数(导入表盘商城或跟其他设计师购买的表盘参数)

Ω:图片需要使用分辨率为320*172像素,BMP格式的图片
Ω:注意,表盘数据需要成对使用(表盘图片+表盘参数)
Ω:注意,表盘图片和表盘数据需要分别烧录,而且都要进入DFU模式烧录




注意: 由于PC使用的是TrueType字体显示模式
与C4嵌入式系统使用的字体模式不一样,所以

PC端的字体显示效果与元素的位置、颜色等数据与表端有差异

用户需要精确显示,需要通过鼠标细致拖动调整或设置二维坐标等方式
进行参数微调,然后下载参数到表端进行反复对比调整,以达到最佳视觉效果


电压、电流……等数据可以设置单独显示或关闭
x,y设置元素精确坐标
颜色设置为元素颜色(注意,只有数字能PC仿真颜色,图形不支持颜色仿真)
大小为设置字体大小(大、中、小、特小四种字体可选)
对应PC端仿真字号建议参考值(26,32,45号字体)

V3.0版本软件增加:特小字体。  (表盘布局可以更加灵活)

实际操作演示:

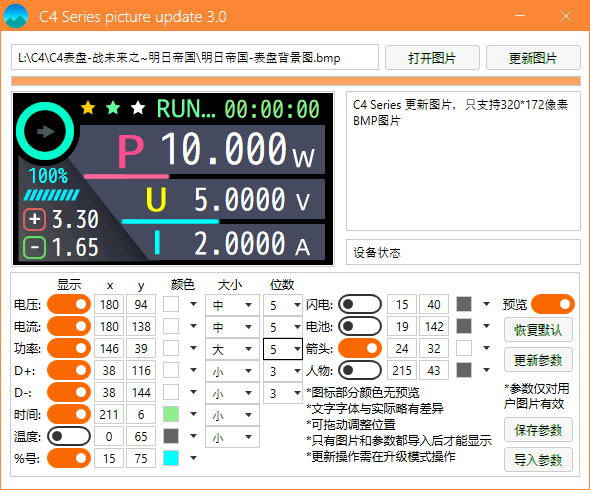

步骤1:先运行表盘编辑软件(exe)
提示没运行库的,下载安装witrn官网运行库,不要联网安装,联网版本不一定对
32位于64位系统同样装x86的运行库(装x64的软件不能用)

步骤2:按“打开图片”按钮导入设计好(或买回来)的表盘底图
按着C4的“OK”按键不松手,上电进入DFU模式,按“更新图片”,即可烧录底图
如下图:*.bmp为表盘图片,*.c4cfg为表盘参数(C4,C4L,C5通用)

步骤3:按“打开图片”按钮导入设计好的图片后
可根据图片下方的元素与参数设计区,选择自己需要显示的元素

步骤4:元素显示选择与编辑
例如本表盘图片需要用到的元素有:
运行时间、铁电容量、功率、电压、电流,D+,D-,电流方向

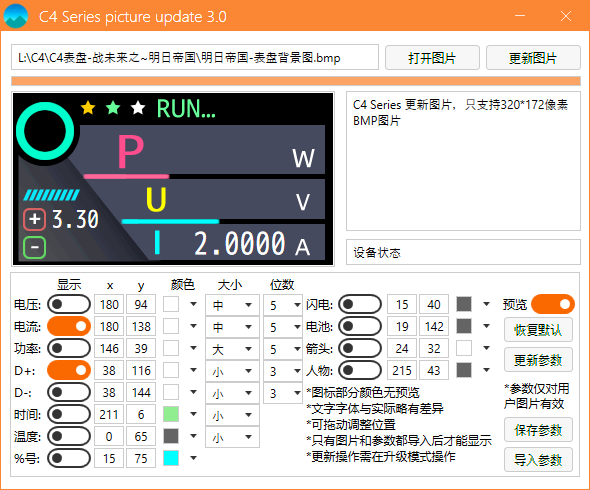

通过打开相应的元素开关,即可在仿真界面看到需要的元素
然后可以调整元素位置、大小、颜色等参数

步骤5:调整好元素位置,颜色,大小参数后,可以按“保存参数”键保存设置数据

步骤6:调整好元素位置,颜色,大小参数后,可以按“更新参数”
把数据烧录到USB表端(USB表需进入DFU升级模式才能烧录)

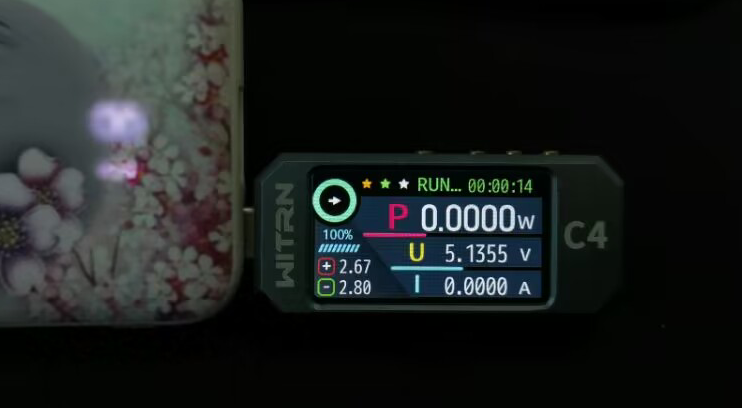

步骤7:观察USB表端实际显示效果,再微调参数位置等数据,以实现最佳视觉效果
