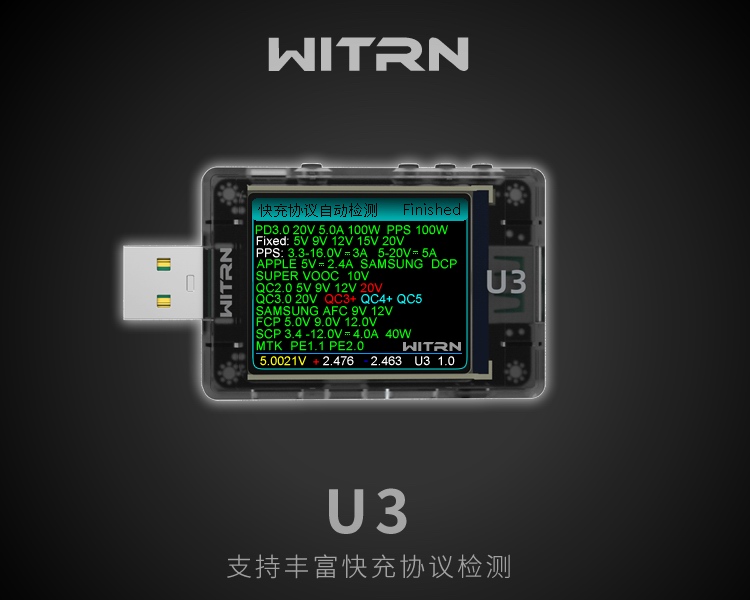

U3 WITRN 次世代USB表

hello witrn U3 !

说明书上位机软件U3固件U3L固件APP软件U3购买
WITRN_U3/U3L_PC固件升级软件_V1.5
WITRN_U3/U3L_上位机曲线软件

运行软件提示没.net的,安装下面的运行库.net core即可(32/64位系统通用)
运行库下载(win7,win10,win11 32/64位通用)装x86,别装64
(点击上面链接下载.net core运行库,无需联网安装,联网安装的版本不一定对)
U3_固件_V6.2
更新时间:2022.12.20
固件升级内容参照页面最下方详细说明:“U3固件更新说明
U3L_固件_V3.3
更新时间:2022.12.26
固件升级内容参照页面最下方详细说明:“U3L固件更新说明
U3系列蓝牙APP

WITRN维简蓝牙APP使用说明
只支持安卓手机(不支持电脑蓝牙和苹果手机)



淘宝旗舰店一键直拍


WITRN 维简 U3 电压电流表测试仪  快充协议检测诱骗激活
WITRN 第一个搭载完整Next-Gen*技术的USB表
WITRN 第一个使用RTOS+UI系统的USB表

WIOS RTOS实时操作系统搭载维简WIUI多窗口并发UI界面
维简Next-Gen手机协议实时追踪系统

U3电脑上位机曲线采集:USB-HID免驱连接


1.1 U3硬件


240MHz ARM高速M4F内核带FPU硬件加速单元
1.77寸彩色液晶屏幕标配钢化玻璃保护膜
外置高精度16bits ADC+片内8MHzAD采样
100亿次长寿命Fram铁电存储器
3轴重力传感器
外接NTC温度探头接口
蓝牙BLE背板扩展接口可选配蓝牙APP版本
原生HID PC-USB 联机接口免驱升级
外置晶振精准计时,充放电容量统计准确
宽电压同步降压供电电流带HID路径管理
进口轻触开关手感优良寿命长久
定做5P大电流公头母座知名品牌TYPE-C接口
专开模具加厚PC外壳

1.2 U3参数


工作电压:DC4~24V   电流:0~6A
电压分辨率:0.00001V  电流分辨率:0.00001A
高速曲线采样:8MHz Max
频谱分析:6个频点
内置模拟开关可A口直接升级,协议转换无干扰
内置小负载可模拟负载开启防充电宝关机
支持上位机软件
USB HID免驱升级升级
支持蓝牙APP(开发中)

1.3 U3协议

PD3.1 EPR  AVS : 检测EPR 28V,36V,48V, AVS 15~48V(激活最高28V)
PD2.0 PD3.0 PPS
适用于小米A口魔改PD  小米魔改PPS,小米120W C口 GaN
QC2.0  QC3.0  QC3+  QC4  QC4+  QC5
适用于华为 FPC   SSS*CP   高压SSCCC*CP   SSCC*CP
适用于OPPO的 V**C D*SH W*RP 5V
适用于OPPO的 Super V**C 10V(1.0 2.0)
适用于三星5V 三星AFC
检测MTK PE1.1 MTK PE2.0
可触发:MI/PD QC2.0~QC5 AFC FCP S/SCP S/VOOC
可检测:  可触发+MTK+DCP+APPLE 5V + SAMSUNG 5V
适用于VIVO FlashCarge(VFC)(自动检测界面不检测,单独触发菜单触发)
UFCS国产融合快充协议(自动检测界面不检测,单独触发菜单触发)

1.4 U3功能


英繁简三种语言
重力换向
RGB菜单
开机LOGO
QC3.0 2组电压记忆
充放电容量记录容量效率计算电池实际容量换算
苹果PD电源序列号检测
AL数据线测试
E-Marker数据线检测(支持EPR数据线检测)
DOOD数据线检测
模拟虚拟负载免关机
线材内阻检测
支持安全启动
支持运行APP小程序
固件A口直升
无干扰协议转换

1.5 U3规格


机身尺寸: 约 56*39*13mm (不含USB公头)
裸机重量:    约 26g
包装材料: 铁盒海绵内包装+纸盒外包装
U3配件:    标配钢化玻璃(贴好)

U3 说明书

U3固件更新log(默认折叠,点击展开详细说明)

U3固件更新说明

V1.1:调整矢量字体,看起来更顺眼,降低默认亮度,调整背光PWM频率
(需要进入系统设置菜单恢复默认参数)
外接温度检测加入防抖,自动检测负载延时自动关闭
自动检测界面QC3.0阶梯电压显示小数点后两位
PD诱骗界面,PDO电流记录最小值调整为每个档位刷新
QC3.0 诱骗界面,2组记忆电压,5V safe档位调整到后方
V1.2:修正D+D-显示都显示D-电压问题
V1.3:版本固件:升级推荐(☆★★★★)
新增主要功能: (WITRN官网升级)
* 协议检测界面:快速PDO (协议检测完毕按OK键快速看充电头PD电压档位)
* 快速PDO APP
* DOOD虚拟数据线模式增加V2.0模式兼容(支持新一代魔改SV头)
* V/A电压电流曲线增加手机维修模式(V/A曲线可单独显示)
* PD嗅探加入档位功率显示,MI-A PD界面优化,SCC*CP界面优化
修正:
*PPS功率最大值计算优化
*Emark数据线检测优化
*小米魔改协议检测诱骗优化
U3 V1.4 : 固件新增主要功能:
*手机维修高速电流模式升级V2.0版本(高速电流大字显示)
–专修手机的用户可以摆脱幻灯片万用表和传统指针电流表了(响应速度秒指针表几个数量级)
*增加两种字体(抗锯齿字体和普通字体)
–觉得抗锯齿字体“模糊”的用户可以选择普通字体
但是你会发现,用过抗锯齿字体你就回不去了
*DOOD虚拟数据线加入CC线模式(DOOD虚拟数据线支持3A ,5A的CC线了)
修正:
苹果充电加速电平修复
U3 V1.5 :
新增:
*分流法测量线阻,使用内置负载测量线阻(相对值,并不准确,仅供参考)
分流法支持:AC线,CC线,A-Micro线,并且带三种线材的内部线路补偿
*优化小电流负载UI效果,加入倒计时显示,人机交互更直观
*加入 3层次 动态过渡UI效果,细心用户自行发现
修正:
*优化PD,PPS触发响应时间,提高兼容性
U3 V1.6 :
*优化快速协议检测 *优化内部负载使用条件
U3 V1.7 :
*PD-PPS优化   *优化3级菜单动态效果,弹出更多,更直观、
U3 V1.9 :
*升级支持MI C口输出第二代魔改120W 20V@6A私有PPS协议
*升级初始版本蓝牙驱动,为下一步蓝牙模块推出做准备
U3 V2.0:
*升级支持第3版QC3+协议    *修正QC2.0自动识别电压反向选择卡死bug
U3 V2.1:
*加入蓝牙模块控制功能 ,支持RGBx3驱动与设置,支持蓝牙模块自动配置
*蓝牙模块采用数字开关控制,LED灯可以单独关闭(亮度调0)
U3 V2.3:
*升级支持完整曲线上位机程序
U3 V2.4:   2022.01.14
*升级支持EPR PD3.1线材测试
*加入电流零点修正菜单
*优化私有协议PPS兼容性
U3 V2.5:   2022.01.25  祝贺春节巨献
*升级支持EPR、AVS协议诱骗(标准、魔改双架构支持)
*支持28/36/48V EPR AVS PDO广播读取,由于电压限制,诱骗最高支持28V档位
*优化PPS兼容性
U3 V2.6:
*升级进一步支持英集芯EPR
U3 V2.7:
*优化PD实时监听,添加SINK端监听数据显示
U3 V2.9:  2022.05.12
*改进PD诱骗菜单,PD诱骗与MI诱骗互相独立
*提高E-Mark检测兼容性
*新增P3协议主界面PD实时监听实验性功能
U3 V3.0:
*增加PDO/RDO 实时解码试验功能
U3 V3.1:
*完善快速PDO/RDO功能
*添加Emark厂家信息
*加入高频PWM调光功能(测试)
U3 V3.2:
*加入小米魔改A口实时监听功能(免无EmarkCC线)
*加入任意手机魔改5P-A口PD实时监听功能(仅解码标准PDO)
U3 V3.4:
*添加Emark厂家信息
U3 V3.5:
*提高QC3.0电压记忆功能对不同充电头的兼容性
*UI局部调整
*添加一个新功能
U3 V3.6:
*增加加强版纹波分析与计算单元
可计算平均值,最大、最小值与标准差
*修复MI私有PPS部分兼容问题
*修正中英文错别字,QC3.0与QC3+检测冲突优化
U3 V3.7:
*添加E-Mark信息
*优化弹窗与信息提示,PD通讯异常自动处理
U3 V3.8:  2022.7.01
*优化标题栏渐变效果
*增加蓝色工厂 “闪Charge“ 协议电压诱骗功能(测试版)
U3 V3.9:  2022.7.08  (The A Date)
*针对小米PPS,增加SinkCap提示(看不懂就对了)
意思就是:小米有的充电头需要发这个信息才会广播PPS
PD3.0标准协议诱骗菜单,如果进行了这个动作,会加入提示
让用户方便判断这个充电头是不是发了特殊信息才广播pps
*优化QC2.0,3.0,3+检测逻辑
* VOVIV蓝色工厂“闪Charge”协议可以激活最大电流,最大功率
U3 V4.0:
*实时PDO,RDO加入PD3.1的EPR、AVS数据解码支持
U3 V4.1
*改bug:修正EPR诱骗界面插SPR数据异常问题
10A魔改版本电流算法升级
U3 V4.3
*改bug:重新开启scp部分旧版本通讯接口
*优化PPS通讯时序
*首发UFCS完整融合协议检测诱骗(专用菜单)
率先支持15组UFO完整体UFCS协议广播与诱骗激活
U3 V4.4
*改bug:增强负载开启条件,防止误触发
*由于升级10A版本,电流分辨率变低,删除MFI静态电流检测功能
*添加Emark厂家信息
U3 V4.8
*优化快速RDO检测与PD,MIPD触发
U3 V4.9
*优化UFCS协议,支持2022版规范
U3 V5.0
*优化QC2.0协议检测,QC2.0检测延时进一步加长
*为了兼容山寨QC头拼了,代价就是检测速度会进一步变慢
*小米魔改A口PD菜单1,开启模拟ID功能,菜单1也支持A口直插魔改MIPD
U3 V5.1
*5.0版本优化兼容山寨头QC2.0产生副作用:对部分头有影响,尤其是小米家族的
*5.1版本修正QC2.0对小米头的兼容性,减弱对山寨头的支持
(毕竟山寨头用到的少;而小米用户多含黑鲨,做一个取舍)
*加入MIPPS识别提示
U3 V5.2
*增加更多UFCS协议芯片支持
*加入Emark厂商
U3 V5.3
*增加小米210W充电头支持
*增加小米新版版MIPPS支持(如新版MDY-12-ED)
U3 V5.4
*首个打通MIPPS全通路的USB表,MIPPS整合为最新小米编码,支持新版120W
*所有MIPD头用MI-PD菜单1进行诱骗检测(含新版120W,90W,67W)

MIPD诱骗菜单1 适用小米所有A口,C口MIPD,MIPPS充电头
MIPD诱骗菜单2 旧版120W-A口(旧版MDY-12-ED)
MIPD诱骗菜单3 小米C口120W(MDY13-ET)
常规PD3.0菜单 旧版AD65G,AD652G(SinkCap)
小米210W 210W充电头协议较特殊,用210W专用菜单

备注:由于小米协议版本很多,所以做了区分
估计小米自己也发现这个问题,新版的小米充电头基本都用第一种协议了
主要代表就是新版120W(新版MDY-12-ED)A口
小米用新协议取代了旧协议(旧版是协议2,新版用协议1诱骗)
120W-A口新版一般指K50u等近期开始发货的版本

U3 V5.5
*蓝牙模块复位后,RGB灯恢复为白光状态(旧固件不改变状态)

U3 V5.6
*测试版本固件,自动检测界面加入PD3.1协议检测(检测速度相应会变慢)
*自动检测界面引入小米新一代“协议1”检测功能
*支持小米新版魔改头MIPPS检测(旧版120W,67W,C口120w等不支持)
*非“协议1”的小米MIPD,MIPPS头,参照5.4版本固件表格进行单独诱骗检测

U3 V5.8  2022.12.08
*测试版本固件
*自动检测界面MIPD,MIPPS优化,降低重启次数
*MIPD诱骗界面增加120W或以下小米PD头自动识别实验性功能
*Emark检测优化,雷电4判断比较严格(旧版超跑会划分为雷电3)
*MIPPS自动诱骗不符合实际数据的时候,用户可尝试1 2 3
*为加快检测速度,建议用户关闭MTK,MTK关闭后,自动检测界面自动隐藏

U3 V5.9  2022.12.12
*MIPSS新版协议,加入对MI,ZM充电宝支持
*加入异常PD数据提示实验性质功能

U3 V6.0  2022.12.13
*加入新的VOOC编码
*PPS异常数据提示参数调整

U3 V6.1  2022.12.16
*添加新的MIPPS识别编码
*新增支持小米13Pro(MDY-14-ED)120W氮化镓魔改A口充电头
*QC3+协议调整

U3 V6.2  2022.12.20
*测试固件
*支持某将要上市120W手机快充协议

U3L固件更新说明

U3L V1.0:原始出厂固件
U3L V1.2:
2022.05.13
*行业首发:免监听,免PC,免手机,免联机,多任务(目前支持PD2.0,3.0 ,3.1未支持)
*USB表端实时PD抓包,PD解码功能,自动翻译PDO,RDO,无需脑解/机解
U3L V1.3:
*修复1.2版本卡bug问题
*PD实时解码显示优化(PDO,RDO数据显示优化)
*自动协议检测QC5优化
*加入高频PWM调光功能(测试)
U3L V1.4:
*
完善快速PDO/RDO功能
*添加Emark厂家信息
U3L V1.6:
*添加Emark厂家信息
U3L V1.7:
*提高QC3.0电压记忆功能对不同充电头的兼容性
*UI局部调整
*添加一个新功能
U3L V1.8:
*修复MI私有PPS部分兼容问题
*修正中英文错别字,QC3.0与QC3+检测冲突优化
U3L V1.9
*优化QC2.0,3.0,3+检测逻辑
*MIPPS检测优化,同步下放Sink Cap功能
* VOVIV蓝色工厂“闪Charge”协议可以激活最大电流,最大功率
*实时PDO,RDO加入PD3.1的EPR、AVS数据解码支持
U3L V2.0
*改bug:修正EPR诱骗界面插SPR数据异常问题
10A魔改版本电流算法升级
U3L V2.1
*改bug:重新开启scp部分旧版本通讯接口
*优化PPS通讯时序
U3L V2.2
*增强负载开启条件,防止误触发
*添加Emark厂家信息
U3L V2.6
*优化快速RDO检测与PD,MIPD触发
U3L V2.7
*优化QC2.0协议检测,QC2.0检测延时进一步加长
*为了兼容山寨QC头拼了,代价就是检测速度会进一步变慢
U3L V2.8
*前版本优化兼容山寨头QC2.0产生副作用:对部分头有影响,尤其是小米家族的
*此版本修正QC2.0对小米头的兼容性,减弱对山寨头的支持
(毕竟山寨头用到的少;而小米用户多含黑鲨,做一个取舍)
*加入MIPPS识别提示
U3L V2.9
*打通MIPPS全通路的USB表,MIPPS整合为最新小米编码,支持新版120W
*所有MIPD头用MI-PD菜单1进行诱骗检测(含新版120W,90W,67W)

MIPD诱骗菜单1 适用小米所有A口,C口MIPD,MIPPS充电头
MIPD诱骗菜单2 旧版120W-A口(旧版MDY-12-ED)
MIPD诱骗菜单3 小米C口120W(MDY13-ET)
常规PD3.0菜单 旧版AD65G,AD652G(SinkCap)
小米210W 210W充电头协议较特殊,用210W专用菜单

备注:由于小米协议版本很多,所以做了区分
估计小米自己也发现这个问题,新版的小米充电头基本都用第一种协议了
主要代表就是新版120W(新版MDY-12-ED)A口
小米用新协议取代了旧协议(旧版是协议2,新版用协议1诱骗)
120W-A口新版一般指K50u等近期开始发货的版本

U3L V3.0   2022.12.09
*测试版本固件
*自动检测界面加入PD3.1协议检测(检测速度相应会变慢)
*非“协议1”的小米MIPD,MIPPS头,参2.9版本固件表格进行单独诱骗检测*测试
*自动检测界面MIPD,MIPPS优化,降低重启次数
*MIPD诱骗界面增加120W或以下小米PD头自动识别实验性功能
*Emark检测优化,雷电4判断比较严格(旧版超跑会划分为雷电3)
*MIPPS自动诱骗不符合实际数据的时候,用户可尝试1 2 3
*为加快检测速度,建议用户关闭MTK,MTK关闭后,自动检测界面自动隐藏

U3L V3.1   2022.12.13
*MIPSS新版协议,加入对MI,ZM充电宝支持
*加入异常PD数据提示实验性质功能
*加入新的VOOC编码

U3L V3.2   2022.12.17
*添加新的MIPPS识别编码
*新增支持小米13Pro(MDY-14-ED)120W氮化镓魔改A口充电头
*QC3+协议调整

U3L V3.3  2022.12.26
*测试固件
*支持某将要上市120W手机快充协议

WITRN Next-Gen技术为: Next Generation技术简称 即次世代充电集成系统
系统包含丰富的快充协议检测,快充协议诱骗,协议分析,协议监听,100+台手机的动态协议实时追踪,高速频谱分析,自动频点追踪等技术统称
维简拥有100+台快充手机,永久持有并不断购买新协议手机与充电设备,
不是其他山寨表到京东买了测完就退货可比的……
