WITRN_U3 USB电压电流表说明书

U3 Usermanual V3.7  2022-08-20

系统持续更新,图文与实物可能有差异,一切以实物为准

1.U3简介


WITRN 第一个搭载完整Next-Gen*技术的USB表
WITRN 第一个使用RTOS+UI系统的USB表

淘宝旗舰店一键直拍 U3软件、固件下载

1.1 U3特性


Ω   多种快充协议检测、诱骗(含小米魔改A口PD)
Ω   统一四维度 WIOS+WIUI+PC+蓝牙 APP
Ω   240MHz 超高速M4F 32位CPU 带FPU硬件加速单元
Ω   独立ADC采样+片内8MHz高速AD
Ω   频谱分析功能 可同时追踪并分析多个目标
Ω   多种传感器融合 支持运行APP小程序
Ω   内置多种容量计算功能

1.2 U3主要参数


输入电压 :      DC 4~24V
电压分辨率 :   0.00001V
容量记录 :      0~99999Ah
输入电流 :     ±5A
电流分辨率 : 0.00001A
容量记录 :     0~99999Wh
CPU:              ARM  M4F 240MHz 高速32位  带FPU硬件加速单元
晶体:               独立高精度计时晶振
显示器:           1.77寸彩色液晶屏 分辨率:128*160
主采样:           独立16bits 高精度AD芯片
传感器:           3轴重力传感器
主要接口:        5P USB-A公/母座直通
外接传感器 :      测温NTC-20℃~+120℃
存储介质 :          铁电FRAM 100亿次刷写寿命
固件升级方式:    HID免驱升级
电脑联机方式:    HID上位机
蓝牙BLE接口:  串口扩展
VIP编码:          唯一序列号
高速波形采样: 8MHz Max
频谱分析:        同时锁定并显示6个频点
U3外壳尺寸:   约 56*39*13mm (不含USB公头)

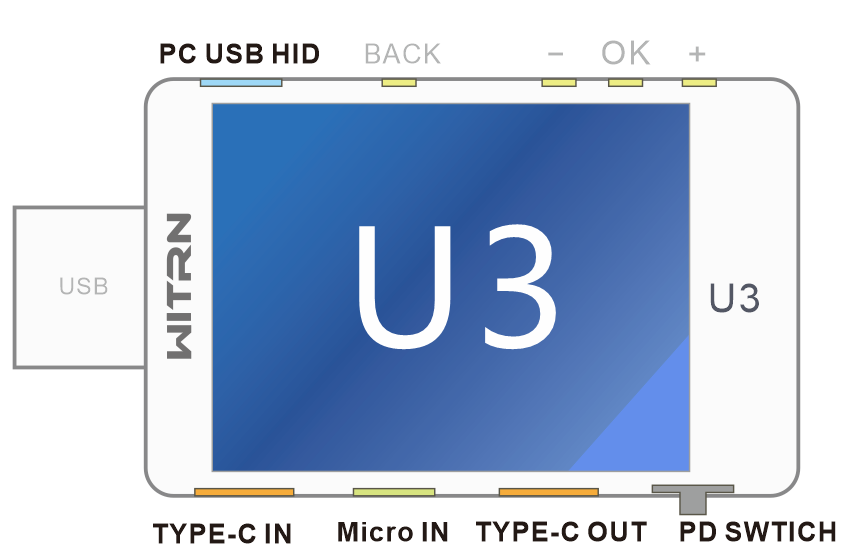

1.3 U3接口说明


TYPE-C IN :      USB-C输入进口,常规PD输入
TYPE-C OUT :  USB-C输出接口,常规PD输出
MicroUSB-IN :   MicroUSB数据线接口输入口 (外接温度传感器接口)
USB-A公头 :      USB-A 5P 大电流输入公头
USB-A母座:       USB-A 5P 大电流输出母座
USB_HID:          PC连接接口(需要使用MicroUSB数据线连接) 限压5V
PD拨动开关:      PD物理开关
OFF:                断开USB-C接口的CC1、CC2数据线与U3的物理连接
ON:                  USB-C接口的CC1、CC2数据线与U3的PD芯片物理连接

除了HID,U3所有接口为并联关系,有高压时切勿乱接手机等设备,全烧!
意思1:协议诱骗,协议检测时,不要接手机!勿接手机!(请入脑)
意思2:现在的手机都有高压快充,串表充手机,看电压电流功率时,
不要用多余的口接第二台手机,或者更多的手机或设备
想进行 “一分多” 的骚操作,手机会死得很惨

U3的HID接口:仅限5V供电
HID联机:连接电脑时使用,升级固件时使用
无需供电情况:日常使用,检测快充协议,诱骗协议,无需HID供电

δ:PD手机或用设备用电时,有时串表干扰,可关闭PD物理开关
δ:使用两条TYPE-C数据线串联U3充电无反应时,可以翻面插一下连接在U3 TYPE-C OUT数据线接口

δ:序列号100300以内的U3使用5P直通模式连接小米A口魔改充电器充小米手机时
5P引脚连接了U3内部PD芯片,可能会跟部分版本的小米魔改PD通讯冲突
此时给U3 的 USB HID接口外接5V独立供电即可(PD开关无需操作)

δ:序列号≥100300的U3使用5P直通模式连接小米A口魔改充电器充小米手机时
5P引脚连接了U3内部PD芯片,可能会跟部分版本的小米魔改PD通讯冲突
可以选择关闭PD拨动开关,断开PD芯片连接,可避免与小米魔改A口PD快充冲突

*快充协议自动检测时:切勿接手机
*快充协议诱骗时,快充协议诱骗成功后,快充诱骗后台运行:勿接手机
诱骗接手机=烧手机

用户看完还不怕死,还想试试:
1.我诱骗后充手机是不是可以快点? 答:不是,接了烧手机
2.我诱骗后充手机是不是可以把其他协议转换为我手机的私有快充协议?
答: 不是,接了烧手机

一:用户一千万个不理解,那么你诱骗有什么用?
答:测试充电头使用(测试充电宝等)
二:用户一千万个不理解+1,我诱骗就是要充手机,不是测充电头的
答:不能充手机
三:用户一千万个不理解+2,我诱骗为什么不能充手机?
答:手机快充需要握手快充协议,手机会根据自身需求申请相应的高压或大电流
你诱骗强行灌入高压大电流=烧手机
四:用户一千万个不理解+3,我手机本来能20V快充,就要强灌试试~!!!
我钱多,我手机多随便烧,不怕烧,就是要硬干,蛮干,你管得着吗?

答:土豪钱多烧的随意~ (烧了别找我们)

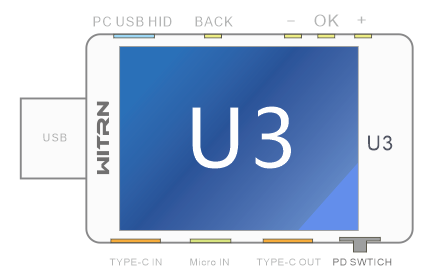

2.U3 按键介绍


BACK:  菜单键/返回键/退出
OK:     确认/执行/保存/进入
+:        切屏/调整/选择+
-:         切屏/调整/选择-

U3小技巧按着back上电 可以 退出 任意快充诱骗和工具类应用状态
*方便快速退出正运行的诱骗、E-Marker数据线检测,PD嗅探黑屏等状态
*方便用户在不熟悉U3操作的情况下,安全进入系统

DFU升级模式  按着ok键上电进入固件升级模式

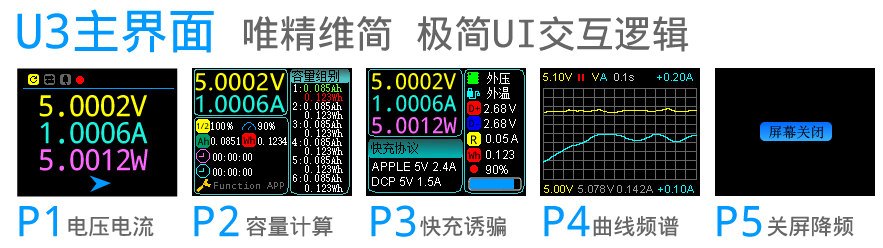

3.U3主要界面


+  –  按键 向前/向后切屏

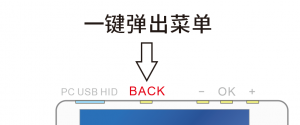

U3使用极简UI交互设计理念,任何时候,只要记住back一键弹出原则即可

4. 主界面 * P1 *:电压、电流、功率大字界面


P1界面:电压、电流、功率与电流方向
图标1:重力自动换向
图标2:串口开关(蓝牙透传)
图标3:电脑联机状态
图标4:离线曲线记录状态
按“back”按键:弹出设置菜单
设置:U3所有参数设置
旋转:手动模式下旋转屏幕
关于:U3固件信息与电子说明书
更详细设置参阅:“章节9”

5. 主界面 * P2 *:容量统计,计时界面


P2界面:6组容量统计信息
左上框:当前电压电流数据
左下框:组1/组2百分比
第二个百分比:离线曲线容量
Ah/Wh:当前组容量  U3运行时间/离线时间
Function APP:当前后台运行工具类程序
容量组别:短按OK切换,长按OK清零
按“back”按键:弹出容量与工具菜单
效率于容量计算:6组容量记录任意对比
工具类:电源、Emark、数据线检测等
更详细设置参阅:“章节10”

*离线曲线容量: U3离线曲线可以完整记录手机充电过程(充电宝充放电过程)
完整的充电数据会存放在独立Fram铁电芯片里面(寿命长,速度快)
离线曲线容量百分比:就是表示铁电芯片里面还有多少储存空间
离线曲线开启和记录方式请参与曲线章节
曲线可记录:手机完整的从0到100%电量充电过程的电压,电流信息
由于储存与独立铁电存储器里面,数据可以掉电保存

充电宝、手机容量测量方法

充电宝、手机容量测量方法

P2界面:6组容量统计信息
容量组别:短按OK切换,长按OK清零

充电宝充电容量测试: 1. 充电宝 把电完全放完
2. 选择USB表6组里面其中一组容量记录
3. 长按“OK”把记录清零
4. 插入充电器把充电宝充满
5. 得到的结果就是充电宝可以充入的容量
提示: mAh并不准确,请看Wh的容量数据
充电宝放电容量测试: 1. 充电宝 完全充满电
2. 选择USB表6组里面其中一组容量记录
3. 长按“OK”把记录清零
4. 用电子负载把充电宝的电放完
5. 得到的结果就是充电宝可以放出的容量
提示: mAh并不准确,请看Wh的容量数据
手机充电电池容量测试: 1. 手机把电完全用完
2. 选择USB表6组里面其中一组容量记录
3. 长按“OK”把记录清零
4. 插入充电器把手机充满
5.记得不是UI显示100%,而是实际功率降到最低
6.一般手机显示100%到实际充满
还有几分钟到几十分钟不等
7. 得到的结果就是手机可以充入的容量
提示: mAh并不准确,请看Wh的容量数据
注意观察你的手机充满后待机电流还有多少
来设置相应的阈值电流
阈值电流说明: *.设置菜单里面调整阈值电流(默认50mA)
*.根据你的设备实际情况设置一个合适阈值电流
*.大于这个阈值电流,记录才会进行
*. 例如手机充满电不拔掉充电器,也会从
充电器获取几十到几百mA的电流
所以 阈值电流 要根据你的设备
实际充满后待机电流的大小来设定
例如你手机充满后,表端还看到有150mA电流
那么你的阈值电流设置需要>150mA
不然手机充满后,USB表继续记录容量,导致结果不准
其他设备同理

容量记录典型问题节选:

* 手机、充电宝不是满电/空电去测容量可以吗?
答:可以,例如你可以专门测量手机50%~100%充入多少电量
这样你可以在手机50%电量的时候开始记录
注意: 这样测出来的结果并不是全部容量
(这种测量结果:不是手机电池、充电宝电池的全部容量)

*为什么说mAh不准,要看Wh?
答:现在手机、充电宝都有快充,高压充电时,只对电流积分已经没意义
看不懂就对了,你记住看Wh就是了

* 同一个充电宝,充入的电量和放出的电量为什么不一样
答:因为充电是计算充入的电量,包括电路转换损失
而测量放电是输出端输出的电量,充电宝电路板损耗无法测量
但是,可以用2组容量记录分别测量同一个充电宝的充电、放电容量
可以协助你判断这个充电宝的大概能量利用效率
一般是放出的能量比充入的能量小(损失部分一般发热和电路损耗掉了)
例如一个充电宝:充入能量100Wh,放电能量80Wh
那么你这个充电宝的能量利用效率大概有80%
U3提供6组能量组别任意选择2组做自动计算对比的小工具,很方便

6. 主界面 * P3 *:快充协议界面


P3界面:电压电流、协议、D+D-电压
快充协议:显示当前可能的快充协议
外压:HID电压  外温:外接NTC温度
D+D-:电压   R:离线曲线阈值电流
Wh:当前组Wh容量   红点:记录状态
%和 进度条:离线曲线剩余记录容量
按“back”按键:弹出快充菜单
按“ok”按键键:运行APP小程序  章节14

快充检测:充电头/移动电源协议检测
快充诱骗:各种快充协议诱骗激活
协议转换:快充协议转换
更详细设置参阅:“章节11” “章节12”

提示:快充协议显示的协议,是根据D+D-的电平和充电电压、电流推测当前协议
并不是手机或充电设备正在实际使用的快充通讯协议
推测有很大的不确定性,不一定准确,仅供参考

提示:“快充协议”标题栏目与边框变红色闪烁:表示现在系统有高压,请注意的意思

小白警告: 快充高压,不懂烧手机、不懂烧手机、不懂烧手机

U3系列 PDO/RDO 实时监听解码

PDO/RDO 实时监听说明:(U3 V3.0版本或以上固件)
用户插入PD充电器的情况下(U3上的PD拨动开关“ON”)
没连接手机:快充协议文本框显示充电头功率信息
*号意思为获取的充电头信息(非诱骗状态)
PPS:此充电头包含PPS档位(没有PPS显示PD2.0或PD3.0)
2.0: PD2.0的充电头显示PD2.0,PD3.0的头显示PD3.0
6:2 此充电头包含6组电压广播(含2组PPS档位)
120W: 此充电头PD广播最大功率为120W(含PPS档位)
——————————————————————————–
第二行PD信息说明:  用电设备RDO显示
用户连接手机才会显示(手机、充电宝等PD用电设备)
[6]:表示手机正在申请第6组电压(PPS 17.50V 5.80A)
P:手机在申请PPS档位(固定电压档位没P标记)
备注:手机申请的实际电压、电流不一定是整数,例如小米手机申请
PPS档位充电,电压、电流都有可能在变化
就算是申请固定电压PDO档位,例如12V,3A档位,手机也可能只会申请12V,2A充电
所以手机申请RDO信息与PDO对应档位信息不一致是正常现象,不用奇怪
小白问题:手机申请12V,3A,为啥实际电压不是12V,为啥实际电流不是3A?
答1:
虽然手机申请了12V,但实际充电电压跟压降电流和手机实际限压等等都有关系
实际电压可能围绕12V上下波动,波动±1V都不用觉得奇怪
答2:
实际充电电流同理,申请了3A,可能用1A充电,然后慢慢增加到2A
或者有怂的手机永远用0.5A充电,不用觉得奇怪
有的手机很上头,申请2A,实际用5A充电你也不用觉得奇怪……

友情提示:小米魔改PD手机用原装线连接充电头,小米原装线C口接U3的
TYPE-C输入口,输出口需要用没Emark芯片的CC先连接手机
小米魔改PD可能与U3的PD芯片有冲突
使用此功能时,请先连接好手机与U3,最后才连接充电器
其他手机使用实时PDO/RDO解码功能时同理
异常1:手机没充电信息,插U3的 C口翻面插一下
异常2:手机充电无PD(关闭PD开关或最后再用数据线插充电头,先连好表和手机)

U3系列多任务处理能力演示

上图示例:
在PD诱骗菜单,进行了QC3.0 电压诱骗后
按“back”按键选择“后台”退出方式,即可在保持QC诱骗任务的情况下
退出到主界面,进行其他任务操作与数据阅读
图例:
@符号:表示正在诱骗的协议或正在执行的后台任务
第二行:QC3.0 @ 8.3V 表示正在诱骗的协议和具体诱骗目标电压



7. 主界面 * P4 *:曲线显示界面


P4界面:曲线界面

短按OK按键:曲线暂停/开启
长按OK按键:切换曲线类型

按“back”按键:弹出曲线选择菜单
采样率:设置当前曲线采样频率
切换:选择曲线(电压电、纹波频谱等)
更详细设置参阅:“章节13”

8. 主界面 * P5 *:屏幕关闭


P5界面:关闭屏幕显示

9.设置菜单



此界面按“back”按键
弹出菜单
设置菜单:完整菜单列表

语言Language:
选择3种系统语言
可选简体、繁体、英文三种菜单
+/-键选择,ok键确认,back键退出
 主题色调:
选择系统菜单色调
长按+/-键连续调整,短按步进调整
长按ok:恢复默认色调
ok键确认,back键退出
其他菜单说明: 字体设置: 可选3种字体(抗锯齿/单色字体)
屏幕亮度:设置正常工作时屏幕亮度
待机亮度:待机状态下屏幕亮度
进入待机时间:设置无操作多久进入待机
串口联机开关:蓝牙数据传输
电流记录阈值:离线曲线超过此电流开始记录
重力方向识别:重力传感器开关
自动唤醒电流:电流变化超过此值自动亮屏
开机Logo开关:开启/关闭开机图片
MTK自动检测开关:开启/关闭MTK协议检测
恢复出厂设置:设置/容量数据全部清零
备注说明:
Ω   串口与蓝牙:蓝牙模块通过串口进行数据收发,需要启用蓝牙功能,必须开启串口
Ω   蓝牙版本U3为选配,标准版U3并不带蓝牙模块
Ω   屏幕旋转 默认由重力传感器自动控制,关闭重力方向识别选项后,可以在P1菜单手动旋转屏幕
Ω   MTK开关:目前大部分手机已经不支持MTK协议,如果需要加快协议自动检测速度,可关闭MTK协议检测
关于菜单:
显示系统固件版本
U3序列号
电子说明下载地址
按ok键确认退出

10.电池容量统计与工具菜单

此界面按“back”按键
弹出菜单

容量、测线、工具类菜单:完整菜单列表

复合菜单 按ok键弹出复合菜单,按back键退出
PD工具菜单:
1. 检测苹果PD充电器序列号
2. PD E-Marker 数据线检测
VOOC工具菜单:
1. VOOC 虚拟数据线
2. VOOC 数据线检测
线阻检测工具菜单:
1.线材内阻测量:压降法
2. 线材内阻测量:分流法/旁路法
效率计算:计算6组容量记录任意组别比值
例如可以测试充电宝 放电容量÷充电容量
用来判断充电宝充放电效率
容量计算:由于目前很多手机为高压快充
用传统的mAh计算充电容量已经无效
所以提供Wh转换成mAh计算功能,
方便测算:
手机/充电宝等实际充电的容量
电池电压:手机电芯平台电压
(不同手机不同)
目前快充手机会选用3.7、3.8、3.85V高压电池
具体咨询手机厂家
转换效率:只能大概估算一个数值,默认90%
检测苹果充电器序列号
注意:仅支持TYPE-C接口的PD充电器
A口的老五福一安等没数据,无法测试
E-Marker数据线检测,测试Emark
U3 A口5V供电,测试CC数据线
切勿使用PD电源供电,数据线单头插U3即可
自动清除:定时清除数据
方便工厂批量测试数据线U3 V2.4以上版本固件支持
50V  5A PD3.1的EPR线材检测
支持 雷电3 雷电4  USB4  EPR线材检测
需要准备QC3.0电源供电
苹果USB-A/Lightning(AL线)
测试AL数据线静态电流
测试AL数据线是否有高压保护
不支持CL数据线测试(TYPE-C接口不支持)
由于升级10A版本,电流分辨率变低
4.1以上版本固件删除MFI静态电流检测功能
应急情况,手头没OPPO原装数据线的时候
虚拟OPPO的A口5P数据线通讯
U3输出口可接普通CC线或AC,A-Micro
线材对手机进行快充
备注:CC线连手机时请开启U3的PD开关
备注:电流大!注意使用高质量低内阻线材
可以选购WITRN 5A超级导电CC线

测试OPPO数据线数据
进支持A口数据线
A口插入U3的USB母座即可测量
U3的A口建议用4P的5V电源供电
NG表示新版/未知数据,OK表示旧版数据
此功能不表示数据线真假,仅供参考
定时开启U3内部负载
电流在200mA左右
使某些轻载自动关机的充电宝保持输出
可以充蓝牙耳机/智能手表等小电流设备
右下角数字为负载下一次启动倒计时
利用数据线压降原理测量线材内阻
测试步骤见左边图片提示
需要准备一个恒流负载(外接负载)
载流:表示线材能承受电流的参考值
旁路法(分流法)检测线材内阻:
(无需外部负载,勿插负载)
利用U3内置负载测量线阻
AC线,CC线,A-Micro线
带三种线材的内部线路补偿
测量不同接口线材请切换相应补偿
(+/-键切换)
必须从U3的USB-A(公头)5V供电
启动功能前2秒U3需要读取默认电流
初始化时,2秒内不要插线
5V供电初始化2秒完毕后
再插好数据线
按“OK”键进行测试USB-A***USB-C线:AC线
线材A口插U3-A母座,C口插TYPE-C IN
USB-C***USB-C线:CC线
线材其中一个C口插U3的 TYPE-C OUT
线材另外一个C口插U3的 TYPE-C IN
USB-A***MicroUSB线:A-Micro线
线A口插U3-A母座,M口插MicroUSB-IN

*线阻检测:不同的测试方法原理不同,测出的线阻为相对值,仅供参考
*例如同一条线压降法测量的数值就比分流法小,因为压降法测量的接触电阻少了
*需要精准测量,WITRN将会提供8线独立高精度ADC芯片的“照妖镜”,敬请期待

Emark电压电流如果显示红色:如红色 20V 5A
原因:PD规范的版本很多,由最原始的1.0到现在的3.x,经历多个版本
而且usb-if组织对里面的名词,速率等多次改名
其中市场存量很大的PD2.0数据线:
PD2.0规范里面只有电流数据,并没有电压数据
如果此时,用了PD2.0的数据格式把电压数据也写进Emark芯片里面,会显示红色

关于E-Marker电子标签芯片简单知识补充:
E-Mark芯片一般在Type-C端子里面,跟你数据线什么类型无关系
E-Mark芯片是独立工作的,可以写任意数据
所以有的卖假线的随便就把一条普通USB2.0四芯线写USB4 EPR 雷电4
你用USB表读到数据以为9.9买USB4占了奸商便宜,谁知道你才是那个大怨种

注意:线材实际传输数据要实测,不要相信测试仪给你标注40G你就信了

一句话总结:Emark芯片虽然在线材里面,但跟数据线没什么关系,可以任意写
当然“正规厂家”,是不会乱写的,一般会写入跟线材实际性能一致的数据
但是……很多“正规大厂”也是乱写的,您习惯就好
因为数据线基本都是代工厂生产的,工厂素质参差不齐




11.快充协议检测


此界面按“back”按键
弹出菜单

按“OK”按键进入
相应功能

按”BACK”退出

协议检测、诱骗、转换:完整菜单列表

进入协议检测和诱骗界面有高压
切勿乱接手机,否则炸机

注意:此界面为协议自动检测界面
* 由于VIVO几乎没有第三方充电头
此界面不检测VIVO协议,需要检测VFC协议
可以进入单独的VFC诱骗界面检测(VFC菜单)
* 由于UFCS国产融合快充较少充电头支持
此界面不检测UFCS,需要检测UFCS协议
可以进入单独的UFCS诱骗界面检测(UFCS菜单)

快充协议自动检测界面
无需接HID供电
测试过程可能会重启
红色:表示未检测到的协议
绿色:表示检测到的协议
蓝色:小米私有MIPPS协议
紫色:异常协议,可能不完整协议
没PD充电头插C口,会紫色
PD广播结束再检测协议、诱骗PD,会紫色
白色Fixed、PPS:标题,没别的意思
Fixed: 固定电压档位(PD)
PPS: 连续可调电压档位(PD)注意:最新版本固件蓝色字体定义已改变


快速PDO功能:
快充协议自动检测界面里面
当检测完带PD协议的充电头/充电宝后
按“OK”键,即可快速显示完整的PD广播列表
再按一次“OK”键退出
PS: APP小程序同样有快速PDO功能
快速PDO只显示PD广播列表,不诱骗电压

注意:PD充电头、充电宝等只会在上电一段很短时间内广播PD数据
如果USB表插着充电头再慢慢进入协议检测、诱骗,可能会检测不到PD数据
解决办法:拔掉USB表,重插

*使用快充协议检测功能时,输入接U3的 TYPE-C IN接口或USB-A公头
*使用协议检测和协议诱骗时,切勿接手机或其他设备

*协议自动检测界面开启5P VOOC接口,并使用标准PD通讯协议检测
此时如果U3直接插入小米魔改A口PD充电器,U3会反复重启,
反复重启情况下,按“back”上电退出即可

*检测:小米魔改A口PD充电器、充电宝时,请用原装线连接至U3 TYPE-C IN接口

*诱骗:小米魔改A口PD时,需要进入MI-A PD专用小米魔改PD协议菜单

进入魔改菜单后:
U3直插 MI A口:最大3A
通过MI原装线连接U3:满血最大6A

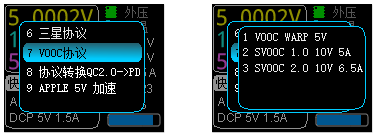

12.快充协议诱骗


快充诱骗菜单:
1. 快充协议自动检测(上一章节有描述)
2. PD协议(PD协议诱骗与转换)
3. MI-PD协议
4. QC协议 诱骗激活
5. 华为快充协议 诱骗激活
6. 三星AFC快充协议 诱骗激活
7. VOOC系列快充协议 诱骗激活
8. 协议转换(QC转PD)
9. 苹果5V充电加速(仅限特殊充电头)

10.适用于VIVO FlashCarge(VFC)

(自动检测界面不检测,单独触发菜单触发)

11.UFCS国产融合快充协议

支持15组国产UFCS电压电流广播UFO广播15组
(自动检测界面不检测,单独触发菜单触发)

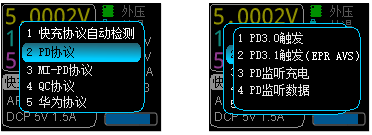

PD协议激活子菜单说明:
1. PD3.0触发: 诱骗激活常规PD协议(兼容标准PD2.0,3.0协议触发)
2. PD3.1 协议检测触发:
EPR:为固定电压
AVS:为连续可调电压(类似PPS)
注意:U3诱骗PD3.1协议,需要50V 5A专用EPR线材连接
3. PD监听充电:简易版本PD监听,电压、电流、功率大字显示
4 .PD监听数据:完整版本PD监听功能,可接收和显示完整PD通讯包数据

1. MI PD触发:诱骗激活小米魔改私有PD协议(一般为C口)
2. MI-A口 PD触发:诱骗激活小米魔改私有PD协议 USB-A口版本
3. MI-C口 120W触发:诱骗激活小米魔改私有PD协议 120W GaN C口版本
4. MI-A口 PD监听充电:小米A口PD监听,大字显示电压电流功率信息

QC协议激活子菜单说明:
1~3: 各版本QC协议诱骗

华为FCP与SCP协议诱骗检测触发

VOOC,WARP,DASH,SuperVOOC各版本协议检测触发



PD3.0触发(兼容PD2.0)
常规PD2.0,PD3.0充电头/宝等用此菜单触发PD
按“+/-“按键上下选择电压
PPS档位长按OK按键选择调整电流电压
进入调整模式,短按OK切换数值位置
*固定电压档位调整电流一般无效
*PPS 档位调整电流,实际很多充电器也不支持

PD3.1 EPR AVS 协议检测诱骗

测试,激活PD3.1  EPR AVS 28V 140W等协议
必须配合50V的PD3.1  EPR线材才能使用

PD3.1充电头协议检测诱骗

需要使用PD3.1功能,必须配合EPR线材使用
用普通3A线或者Emark100W 5A线,
充电头并不会广播EPR或AVS档位信息
由于U3只支持极限28V工作电压
那么EPR固定电压档位的28V 36V 48V三档
U3可以检测全范围EPR PDO广播
但只能诱骗激活28V档位 PD输出,
36V,48V只能检测观看,不能激活
同理:连续可编程电压AVS档位
U3最高只能诱骗 到28V,超过这一电压值
不能诱骗,只能观看PDO广播

PD监听充电
作用:串联U3在PD充电器与手机之间
观察PD充电状态
跟快速PDO区别:
进入此模式会释放U3内置PD芯片下拉电阻
U3会黑屏所以必须后面有PD用电设备
(手机,充电宝等)U3才能亮屏工作
U3的TYPE-C in输入端连接到充电头用5A线
(U3的PD拨动开关ON)
U3的TYPE-C out输出端连手机需要没Emark CC线
PS:如果前后都是Emark线,
可能会有冲突导致无法充电
显示内容说明:
1.电压,电流,功率显示 (箭头为电流方向)
FIX:4 为PD充电头有4个固定电压档位
(最大功率65W)
PPS:2 为PD充电头有2个PPS档位
(最大功率120W)
REQ:27为手机发出的请求PDO电压信息次数
PDO:PPS 3.6~20.0V 6.00A
表示手机正在申请的PPS档位,
此充电头这个档位的广播信息
RDO:【6】17.52V 5.78A
表示手机正在申请第六个PPS档位,
实际申请电压为17.52V
实际申请电流为5.78A
PS:简易版PD监听没有U3完整版PD监听的
完整数据接收显示和分析能力
PD监听数据 (PD抓包、嗅探)
按“+/-“按键选择通讯包
箭头表示上行/下行数据方向
SUM表示缓冲区数据包总包数
0x33A1表示包地址(会变化)
界面右方为每个通讯包
解码出来的实际数据
内置大容量缓冲区,可记录多组数

嗅探界面:短按ok键
切换到监听到的实时PDO档位显示

MI PD触发:
激活触发小米魔改PD协议
一般为C口充电器(120W以下功率)
如小米氮化镓1代单C口65W,2代A+C,3代小布丁
紫米插排65W,小米快充电源3充电宝等
MI-A口 PD触发:
小米特殊PPS协议触发(A口)
一般是小米手机配套魔改A口5P充电头
适用于小米A口魔改PD:≥33W
一般33W以下A口非魔改,<33W进普通PD菜单
进入此菜单可以激活小米隐藏PPS档位
U3可以 A口直插 小米魔改A口PD电源
但是:没使用小米原装线的情况下只有3A
使用小米原装线连接U3,可以显示满血信息
MI-C口 PD触发:
小米特殊PPS协议触发(TYPE-C口 120W)
(小米C口 120W GaN版本适用)

小米私有协议,C口版本魔改PPS
进入此菜单可以激活小米隐藏PPS档位
MI-A口 PD监听:
小米特殊PPS协议(A口)PD监听
小米手机配套充电头一般为A口充电头
并配套一条A转C原装数据充电线
在A口电源和数据线之间串联U3,并打开PD拨动开关
进入此菜单,U3会释放PD芯片下拉电阻
并是U3内置PD芯片进入监听状态
可以实时监听小米手机魔改PD协议通讯的
PDO,RDO电压电流请求信息
具体显示内容意义参照上一章节的 “PD监听充电
注意:需要使用小米原装线
注意:进入此模式没接手机可能会黑屏
注意:U3通过原装线先连接好手机
最后才将U3充入充电头,这样成功率较高
QC2.0协议诱骗
按“+/-“按键上下选择电压
注意选择电压立即生效,注意高压危险
有的充电器没有20V电压档位
U3系统会自动取消这一档位
QC3.0协议诱骗
按“+/-“按键加减电压,短按ok切换模式
U3内置两组QC3.0电压记忆功能
方便设置一个需要的电压充特殊设备
例如很多电动工具需要8.4V充电
断电记忆,便宜乐视遗产等能继续发光发热
QC3+协议诱骗
短按ok切换模式
QC3+按“+/-“按键加减电压比QC3.0
多了0.02V微调档位
电压调整更精准,低成本媲美PPS
华为FCP协议诱骗
按“+/-“按键选择电压
华为SCP/SSCP协议诱骗
按“+/-“按键选择电压
按ok按键切换调整电压幅度
或切换到电流调整档位
恒流调整大部分充电头实际无效*注意:
华为SCP协议的
电压电流广播与功率广播独立
如:电压广播20V,电流广播6A,
功率却可以广播66W举一反三:
有SCP广播12V 2A,功率40W的
有SCP广播12V 3A ,功率60W的
有SCP广播5V4A ,功率40W的
有SCP广播12V1.5A,功率66W的
有SCP广播20V5A,功率20W的
广播的电压x电流 大于,小于,等于功率你都不要觉得奇怪
华为的SCP广播,功率≠电压x电流(有时是相等)

根据实测经验
一般手机能自动识别广播原则上以低功率的为准
例如充电头广播12V 2A,60W
手机最高只会用20W档位充电,不会去申请60W

如充电头广播20V 5A,30W
手机最高会用30W充电,不会去申请100W

三星AFC协议诱骗
按“+/-“按键选择电压
VOOC DASH WARP 协议诱骗
ok表示通讯成功
使用恒流辅助可以检测充电头输出电流
Super VOOC 1.0 协议诱骗
ok表示通讯成功
使用恒流辅助可以检测充电头输出电流
*部分充电头需要后面加1A负载才有协议输出
Super VOOC 2.0 协议诱骗
ok表示通讯成功
使用恒流辅助可以检测充电头输出电流
*负载测试电流要快
非真实手机充电头会快速降功率
*部分C口 SV2.0充电头,只能到3A
*部分充电头需要后面加1A负载才有协议输出
注意: OPPO,一加,Realme
新版本TYPE-C接口的或新版A口
VOOC,SVOOC,Dash,Dart等绿厂充电头
采用了新协议,需要动态变化大电流才能诱骗
USB表受到体积限制,无法提供动态大电流
所以不支持新版vooc,svooc的诱骗

160W,240W等超大功率SVOOC由于使用了魔改PD
可以进入“魔改PD”菜单激活(需要8.0或以上固件)

协议转换 QC2.0转PD
使QC2.0插头通过U3转换为PD输出
电压由用电设备选择
根据QC电源实际功率
按“+/-“按键设置PD广播输出功率
功率设置匹配防止拉爆充电头
APPLE充电5V加速
U3模拟苹果5V 2.4A通讯的D+D-电平
使不支持苹果的大电流充电头能满血充
例如乐视2.4A充电头,加速前不到1A
加速后能满血2A+
MIPD自动(≤120W) 自动检测小米120W或以下充电器
MIPD诱骗菜单1 适用小米所有A口,C口MIPD,MIPPS充电头
MIPD诱骗菜单2 旧版120W-A口(旧版MDY-12-ED)
MIPD诱骗菜单3 小米C口120W(MDY13-ET)
常规PD3.0菜单 旧版AD65G,AD652G(SinkCap)
小米210W 210W充电头协议较特殊,用210W专用菜单
MIPPS说明: PD列表后面有*号表示可能是MIPD广播

备注:由于小米协议版本很多,所以做了区分
估计小米自己也发现这个问题,新版的小米充电头基本都用第一种协议了
主要代表就是新版120W(新版MDY-12-ED)A口
小米用新协议取代了旧协议(旧版是协议2,新版用协议1诱骗)
120W-A口新版一般指K50u等近期开始发货的版本

WITRN 第一个搭载完整Next-Gen*技术的USB表

13.曲线显示


曲线菜单
此界面按“back”按键,弹出菜单
选择“切换曲线” 菜单
可选择5种不同的曲线显示
5种曲线
选择“切换曲线” 菜单, 可以选择5种曲线显示
PS:长按ok按键同样可以切换5种曲线显示
1.电压电流曲线
显示实时电压/电流曲线
按“back”按键,弹出菜单
可切换3种曲线显示模式,分别是:
电压电流同显/单电压/单电流
电压电流曲线(单电压模式)
显示实时电压值
同时显示电压大字数据
 电压电流曲线(单电流/手机维修模式)
显示实时电流值,同时显示电流大字数据
由于手机维修用户需要用电流表看设备不同点位电流
需要电流能快速显示,而且字体要大
利用U3独立高速、高精度独立ADC芯片
协助手机用户摆脱龟速万用表/指针表,迅速定位故障
曲线1:  电压电流曲线
曲线2:D+D-融合曲线
按‘back’键可弹出菜单选择采样频率
D+D-融合曲线
按‘back’键可弹出菜单选择采样频率
D+D-融合曲线(4线同屏)
按‘back’键可弹出菜单选择融合模式
模式1:只显示D+D-曲线
模式2:电压电流D+D- 4曲线同时显示
方便分析使用D+D-的快充协议
纹波电压曲线
显示充电器/充电宝纹波电压
同时融合频谱显示,同时追踪3个频点
新型充电器都有动态调频功能,低功耗时低频
要测量频率,建议加入负载观察
按ok键暂停可以稳定观察频域数据
纹波频谱曲线
全屏电源频谱分析
同时追踪并锁定6个
频域信号最强的信号并分析频点
按ok键暂停可以稳定观察频域数据
离线记录曲线
利用U3内置铁电存储器
连续记录手机,充电宝等充放电完整曲线
方便分析手机0~100%快充真实功率
方便分析为啥都是60W快充,
有的5分钟,有的要xx分钟
离线曲线记录开启步骤:
1.清除旧数据
2.设置长度
设置长度完毕后,只要负载电流超过此
阈值电流,即自动开始记录

备注:
D+D-曲线界面:按“back”按键
可选择同时显示电压、电流曲线
四曲线叠加显示一般用于快充协议过程分析
此时CPU以全速运行进行4线绘图

电源纹波数据分析插件
纹波分析:
在此纹波+频谱界面
按“back”按键
然后选择“纹波分析”菜单
即可唤出纹波分析插件
按“OK”键打开/关闭插件
开启插件的同时可以清除数据
纹波分析插件说明:
AVG:纹波平均值
Max:纹波最大值
Min:纹波最小值
Std Dev:纹波标准差
520:区间计数器

备注:
* AVG平均值比纹波界面右上角的纹波数值计算周期更长,更稳定
* 最大值、最小值均为在开启插件的统计周期内进行刷新
* 纹波标准差:属于重要统计数据,表示纹波测量的分布概率
标准差越大:统计周期内的纹波数据偏移平均值越大
标准差越小:统计周期内的纹波数据偏移平均值越小
从判断电源输出质量来说,标准差越小,输出质量相对较好。
区间计数器表示:打开纹波分析插件后,统计的数据区间数量
按“back”按键呼出菜单后,选中“纹波分析”,按“OK”可清除数据

14.APP小程序


此界面按“ok”按键
运行APP小程序
快速PDO小程序:
当带PD协议的充电头/充电宝连接U3后
可以通过此APP快速了解充电头广播信息
快速PDO只显示PD广播列表,不诱骗高电压
由于不改变电压,能安全快捷读出PD数据
需要外接NTC温度传感器
可以免费自制
传感参数见本章节后面说明
U3外壳加厚,请选用长度
足够长的MicroUSB端子
传感器连接U3的:Micro IN端口
启用内部3轴重力传感器
屏幕两个圆形显示传感器工作状态
外接NTC温度传感器技术参数:

15.固件更新




U3固件升级方法:

官网下载U3升级软件与最新固件
按着U3的OK键不松手上电
U3 USB-A公头插入电脑 或使用MicroUSB线连HID接口

U3可以A口直接插电脑USB接口直接升级

按“…”图标打开固件,按GO升级固件
软件下方显示U3是否已连接和当前的固件版本号

16.备注说明


U3蓝牙模块设置说明

WITRN Next-Gen技术为: Next Generation技术简称 即次世代充电集成系统
系统包含丰富的快充协议检测,快充协议诱骗,协议分析,协议监听,100+台手机的动态协议实时追踪,高速频谱分析,自动频点追踪等技术统称
维简拥有100+台快充手机,永久持有并不断购买新协议手机与充电设备,
不是其他山寨表到京东买了新手机测完就退货可比的……
U3说明书更新log

U3 Usermanual V1.0  2021-08-05
U3 Usermanual V1.5  2021-09-18
U3 Usermanual V2.7  2022-04-01
U3 Usermanual V3.3  2022-05-22
U3 Usermanual V3.6  2022-06-09
U3 Usermanual V3.7  2022-08-10

返回顶部

淘宝旗舰店一键直拍
