WITRN维简电脑PC上位机软件使用说明

WITRN维简电脑PC上位机软件使用说明


2022.5.12   V1.1


*此软件仅限WITRN的新版本USB表使用,其他设备不能使用
*此软件仅支持在WIN7以上的Windows系统运行
*运行软件提示没有运行库的,请先安装.net core运行库
*此软件目前支持WITRN的U3,U3L,A2,A2L,C4,C4L等新款USB电压电流表

连接电脑上位机必须使用MicroUSB数据线连接USB表的HID接口与电脑USB口
由于U3,U3L,A2,A2L外壳较厚,需要使用Micro头足够长的数据线
由于很多Micro数据线只有正负2芯,没有D+D-数据线芯,无法联机
请使用有完整数据通讯功能的Micro线连接(有用户换了4条都是2芯电源线)

软件说明:

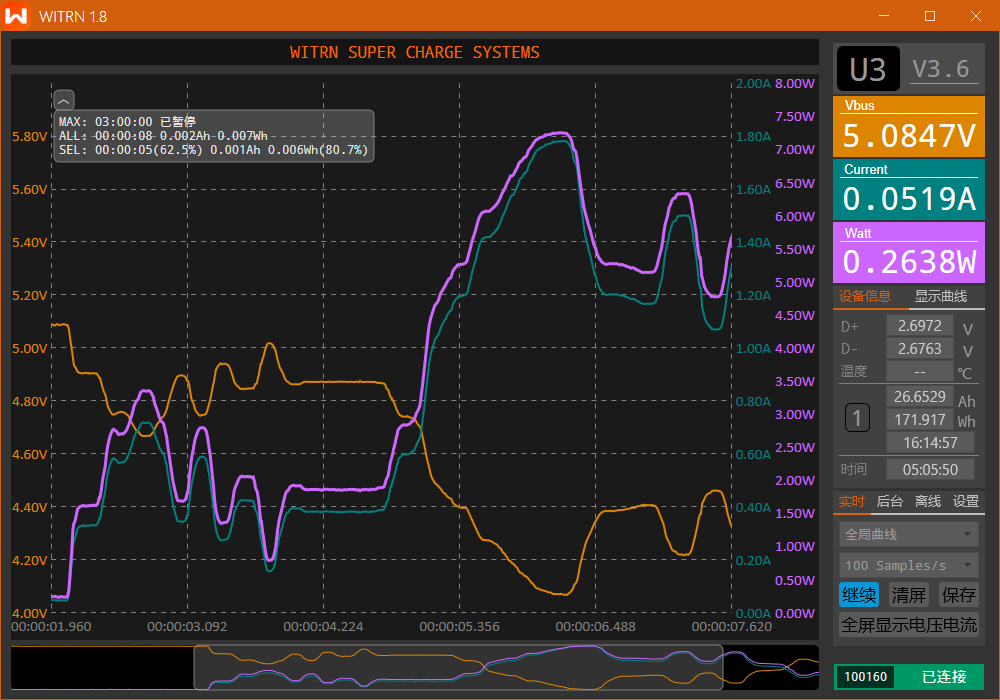

软件左侧为显示USB表的电压、电流、功率、温度曲线
软件右侧为数字显示与参数控制区域

右侧区域从上往下分别是:

设备型号:上图为U3 (联机成功后显示)
设备固件版本号:上图为U3的V2.3固件版本

实时数据显示:
设备当前的:电压、电流、功率,数据实时显示
电压、电流、功率、温度曲线开关(可开启/关闭显示任意曲线)

外接NTC温度传感器温度:没接不显示
D+D-电压:通讯总线电压显示

容量显示: (显示的是USB表端数据)
mAh:毫安时容量
wH:  瓦时能量

USB表端时间:
T:USB表上电时间
R:USB表容量记录时间

曲线绘图模式选择:
固定点数绘图:一般用于显示实时曲线,不累加,不记录

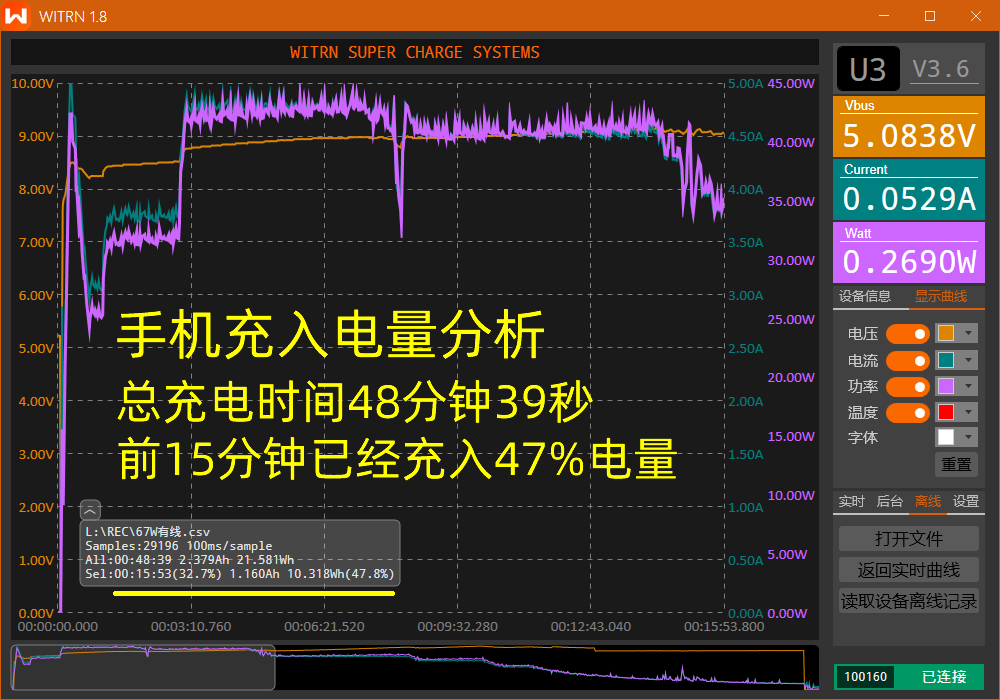

动态点数绘图:一般用于观察手机完整充电过程,累加显示

采样速度:
100 Samples/s为每秒采样100个点,如此类推

按键区域:
暂停:开始/暂停曲线显示和记录
全屏电压:全屏显示数据 (方便维修或投屏使用)
导出曲线:导出当前记录曲线
清空曲线:记录新曲线前,需要清空数据

SN:当前连接设备的序列号
连接/未连接:设备连接状态

*2022.01.05   V1.0
*2022.05.12   V1.1
