WITRN A2Q 电压电流表说明书

A2Q Usermanual V1.0  2022-4-16

系统持续更新,图文与实物可能有差异,一切以实物为准

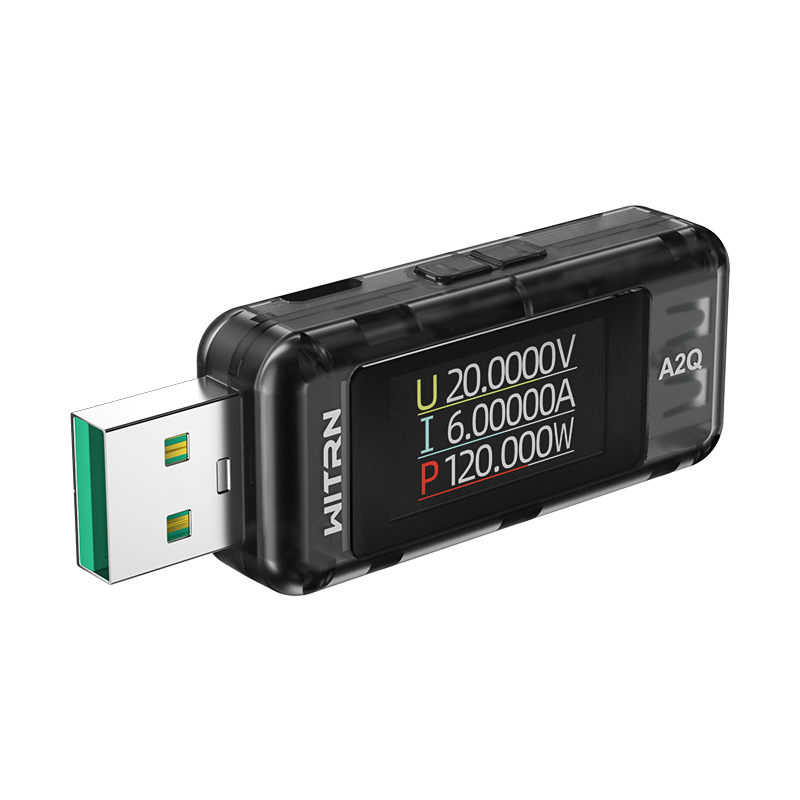

1.A2Q简介


ARM M4 32位高速 CPU,2M 纹波,协议辅助检测
容量统计,高速采样,定制5P直通大电流USB-A公母座

淘宝旗舰店一键直拍

1.1 A2Q特性


Ω   AMR M4 32位高速CPU
Ω   片内2MHz高速AD
Ω   支持2M纹波和频率检测
Ω   带快充协议辅助推测(“假协议”,不带诱骗)
Ω   定制高导铜端子支持6A大电流直通(8A Max)

1.2 A2Q主要参数


输入电压 :      DC 4~24V
电压分辨率 :   0.01V
容量记录 :      0~99999Ah
输入电流 :     6A (8A 短时峰值)
电流分辨率 : 0.01A
容量记录 :     0~99999Wh
CPU:              ARM  M4 120MHz 高速32位  带MPU硬件单元
显示器:           0.96寸彩色IPS液晶屏 分辨率:80*160
主采样:           2Mhz 高速片内AD
主要接口:        5P USB-A公/母座直通
存储介质 :          RAM 掉电不保存
固件升级方式:    不支持
电脑联机方式:    不支持
蓝牙BLE接口:  不支持
VIP编码:          唯一序列号
高速波形采样: 2MHz Max
纹波分析:        同时锁定并显示1个频率数据与纹波值
外观尺寸:        约46.5×21.5×11.5mm (不含USB-A公头)

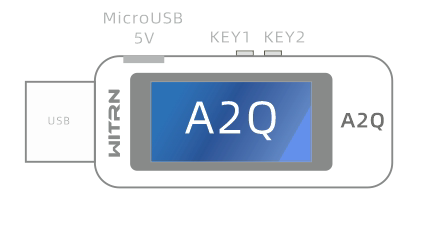

1.3 A2Q接口说明


USB-A公头 :                   USB-A 5P 大电流输入公头
USB-A母座:                    USB-A 5P 大电流输出母座
MicroUSB(5V):          不支持PC联机,外部供电限压5V(过压损坏设备)

MicroUSB连接A2Q的5V接口
*可对A2Q进行供电,辅助测量5V以下的设备使用,如测量干电池(1.5V)电压等
*A2Q的5V MicroUSB接口,没有独立电源路径管理功能(A2有独立路径,A2L也没有)
如果USB-A口(上图5P输入公头、母座)电压高于5V,那么系统本身还是会从USB-A口取电

除了MicroUSB接口,A2Q所有接口为并联关系,有高压时切勿乱接手机等设备,全烧!

δ:MicroUSB接口仅限在微弱电压测量时使用(一般小于4V或USB表低压无法工作时)
平时测手机不要接供电,MicroUSB不能对外进行供电

2.A2Q 按键介绍

K2:        切屏/调整/选择+ //确认/执行/保存/进入
K1:        切屏/调整/选择- //返回键/退出

A2Q小技巧  一般进入到菜单后,长按K1可以退出具体菜单

A2Q设置菜单  按着K2键上电进入系统设置菜单

A2Q安全警告  A2Q没有快充协议诱骗和激活功能,所以不用担心误触发烧手机的问题

A2Q包装说明上的“安全警告”铭牌是针对有真·协议检测的型号如A2,A2L设立

备注: A2系列全部为单向电流测量,不支持反插USB母座供电,请正向使用
反插时无论出现任何电流读数都是无意义的
如果反向使用,很大几率会损坏电流采样电路
人为反插过电流损坏设备不提供任何售后与维修服务

备注: A2系列D+D-内置过压保护,如果屏幕提示D+D-电压异常
要么就是你的用电设备Vbus短路到D+D-。山寨led,万能充,座充,小风扇常见。
另外就是个别手机通讯时,D+D-通讯电平尖峰高于保护电压3.3V,会出现此提示。
注意:出现此提示请停止使用山寨外设或短路的充电线。
手机充电出现的可以选购U3,U3L等高端USB表。

3.A2Q主要界面


  P1:大字电流电压显示界面
 P2:快充协议显示与检测界面
 P3:容量统计界面
 P4:高速纹波曲线
KEY1 KEY2  按键 向前/向后切屏

4. 主界面 * P1 *:电压、电流、功率大字界面


P1界面:电压、电流、功率与电流方向
长按K1:切换5位/6位数据显示
长按K2:切换屏幕显示方向
短按KEY1 KEY2  按键 向前/向后切屏

过采样算法:利用M4 CPU的2MHz高速AD优势,进行信号高速采样,可有效提高信号采集的分辨率
但由于信号噪声的不确定性,A2系列标准分辨率为0.01V与0.01A
超过小数点后的2位数据显示为过采样算法运算而来,不一定准确,仅供参考

5. 主界面 * P2 *:快充协议显示检测界面


P2界面:快充协议显示与检测界面
V:电压    A:电流    W:功率   Ω:等效内阻
D+ D-: D+D-通讯线电压红色圆点: 容量记录状态标准   红点闪:记录中
快充协议: 当前可能的快充协议

快充协议辅助推测: “假协议”  介绍
提示:快充协议显示的协议,是根据D+D-的电平和充电电压电流推测
并不是手机或充电设备正在实际使用的快充通讯协议
推测有很大的不确定性,不一定准确,仅供参考

6. 主界面 * P3 *:容量统计界面


P3界面:容量统计界面
Ah:充电容量   Wh:充电能量
T:A2Q上电时间
R:容量记录时间
由于A2Q没有独立存储器,时间和容量掉电不保存

容量统计:由于目前很多手机为高压快充
用传统的mAh计算充电容量已经无效
所以测量手机电池容量或充电宝等电池实际充入/放出能量,请参阅Wh数据

7. 主界面 * P4 *:曲线显示界面


P4界面:曲线界面
测量电源的纹波与频率数据
短按K1按键:曲线暂停/开启
长按K1按键:切换曲线采样速度

备注:A2Q只有纹波曲线一种曲线显示功能

上图示例说明:  绿色:125KHz
表示目前测量到波形的实际频率
由于充电头或充电宝输出时,实际会混合多个不同频率的波形,
A2系列只能选择其中一个特征比较明显的波形显示其频率
这个频率不一定是专业用户需要看到的那个频率
如果专业用户需要看到充电头的完整频率
可以选购更高阶版本的WITRN U3检测仪

切换A2Q纹波采样频率:长按K1切换采样频率(最大2MHz)
默认建议选择最大值2MHz采样,灵敏度较高
下图示例的纹波大小数据(0~xxx mV),按2MHz采样为参考

A2Q纹波界面下方白色字体:2MHz/5us 就是目前A2Q的采样频率

A2Q纹波采样并不是严格的按示波器常见纹波采样方法在工作区域采样
精度跟示波器比有一定差距,仅供参考
———————————————————————————
U3检测仪可以完整显示整个充电头的输出频谱,并能同时追踪频率成分最丰富的的6个频点
追踪频点后,自动计算其频率数据,是非常有用的功能。有需要可选购U3

———————————————————————————

小技巧  测量纹波时,建议用恒流负载使充电器输出稳定在一个电流值下测量比较有参考价值
             充电头空载时,一般工作在低频低功耗模式,测量并不是实际工作时的状态

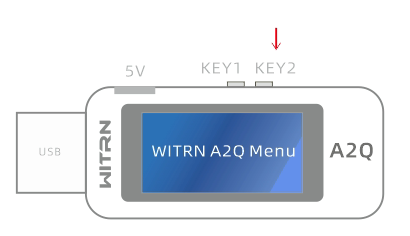

8.设置菜单




按着“K2”按键上电

进入设置菜单

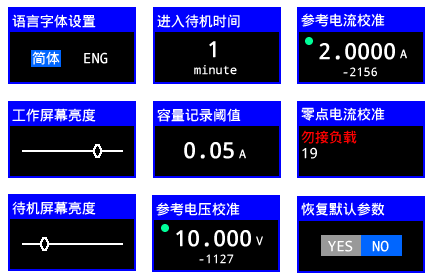

A2Q 设置菜单:完整菜单列表

WITRN  A2Q Menu

菜单说明:(长按K2进入,长按K1退出,蓝色为选中,选中后长按K2保存)

Ω   语言字体设置 设置系统语言,有中文简体、英文,2种语言可选
Ω   工作屏幕亮度 设置正常工作时的屏幕亮度
Ω   待机屏幕亮度 设置待机暗屏时的屏幕亮度
Ω   进入待机时间 设置无任何操作后多久进入暗屏省电待机状态
Ω   容量记录阈值 设置容量记录起步电流,超过这个电流才统计容量
Ω   参考电压校准 手动校准电压(10V参考源)
Ω   参考电流校准 手动校准电流(2A参考源)
Ω   零点电流校准 A2Q上电空载如果电流不是零的时候,进入此菜单清零,5V,勿接负载
Ω   恢复默认参数 恢复所有设置参数(包括手动校准值会清空)

备注:为什么用户会觉得A2Q屏幕有时会一闪一闪的?是不是有问题?
答:A2Q有自动进入待机功能(屏幕变暗)
如果不需要,可以将进入待机时间设置为0,即可关闭此功能,屏幕常亮

A2Q有电流变化唤醒功能,但无设置菜单,如果不需要,只能关闭自动进入待机功
意思是:设置了自动进入待机,屏幕变暗,如果此时充手机,电流在变
那么屏幕会自动亮起,如此反复,用户会觉得屏幕一闪一闪。

备注: 恢复默认参数不会影响出厂校准值,可以放心清空
备注: 用户手动校准电压电流时,必须有高精度电压电流源,一般无需手动校准

9.备注说明




WITRN Next-Gen技术为: Next Generation技术简称 即次世代充电集成系统
系统包含丰富的快充协议检测,快充协议诱骗,协议分析,协议监听,100+台手机的动态协议实时追踪,高速频谱分析,自动频点追踪等技术统称
维简拥有100+台快充手机,永久持有并不断购买新协议手机与充电设备,
不是其他山寨表到京东买了测完就退货可比的……
