1.C0Q/C0+简介

---

ARM M4 32位高速 CPU，2M 纹波，协议辅助检测
容量统计，高速采样，24P直通大电流USB-C端子

淘宝旗舰店一键直拍

1.1 C0Q/C0+特性

---

1.2 C0Q/C0+主要参数

---

1.3 C0Q/C0+接口说明

---

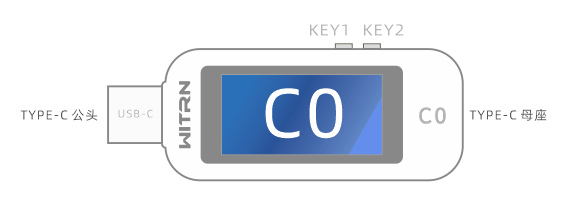

USB-C公头 :                   USB-C 24P 输入公头
USB-C母座:                    USB-C 24P 输出母座

24P直通，支持PD3.1、USB4、雷电4充电与数据传输（注意耐压最高28V）
传输速度：实测使用40Gbps规格的15cm短线跑40G外置固态硬盘盒可达2000M+

C0Q、C0+并没有内置PD芯片，不支持PD协议检测诱骗
但由于是直通表，支持PD协议与国产手机私有协议直通充电

请注意：直通表，直接插PD充电头屏幕不亮~
请注意：直通表，直接插PD充电头屏幕不亮~

要亮屏：需要连接手机等负载或后方插OTG头

2.C0Q/C0+ 按键介绍 （C0+同C0Q，以下相同部分省略C0+）

K2：        切屏/调整/选择+ //确认/执行/保存/进入
K1：        切屏/调整/选择- //返回键/退出

C0Q小技巧  一般进入到菜单后，长按K1可以退出具体菜单

C0Q固件升级  按着K1键上电进入固件升级模式

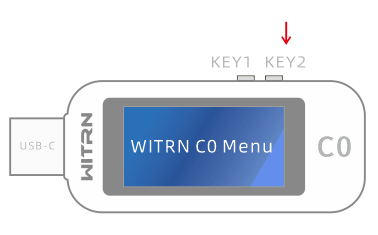

C0Q设置菜单  按着K2键上电进入系统设置菜单

C0Q安全警告  C0Q没有快充协议诱骗和激活功能，所以不用担心误触发烧手机的问题

C0Q包装说明上的“安全警告”铭牌是针对有真·协议检测的型号如C0+设立

C0Q/C0+的电流测量方向如果从母座输入，公头输出，会检测到自身的工作电流
USB表设备本身工作电流一般有几十mA，如果需要消除这一电流影响
可以选择从公头输入，母座输出（或者选购未来带独立供电接口的C4系列）

3.C0Q/C0+主要界面

---

4. 主界面 * P1 *：电压、电流、功率大字界面

---

过采样算法：利用16位独立ADC芯片的优势，进行信号过采样，可有效提高信号采集的分辨率
但由于信号噪声的不确定性，C0系列标准分辨率为0.0001V与0.0001A
超过小数点后4位的数据显示为过采样算法运算而来，不一定准确，仅供参考

5. 主界面 * P2 *：快充协议显示检测界面

---

快充协议辅助推测： “假协议”  介绍
提示：快充协议显示的协议，是根据D+D-的电平和充电电压电流推测
并不是手机或充电设备正在实际使用的快充通讯协议
推测有很大的不确定性，不一定准确，仅供参考

容量统计：由于目前很多手机为高压快充
用传统的mAh计算充电容量已经无效
所以测量手机电池容量或充电宝等电池实际充入/放出能量，请参阅Wh数据

*此界面 长按K1 按键可以 清除 容量数据

7. 主界面 * P4 *：曲线显示界面

---

电压电流、D+D-曲线说明：
KEY1键短按：可以暂停截屏，方便观察波形协议，
再短按一次可恢复
长按KEY1按键:切换曲线扫描速度：0.1s/0.2s/0.5s/1s/2s/5s
屏幕下方白色参数为垂直灵敏度，上图此刻 0.01V/DIV  0.01A/DIV

纹波曲线说明：  绿色：125KHz
表示目前测量到波形的实际频率
由于充电头或充电宝输出时，实际会混合多个不同频率的波形，
C0Q只能选择其中一个特征比较明显的波形显示其频率
这个频率不一定是专业用户需要看到的那个频率
如果专业用户需要看到充电头的完整频率
可以选购更高阶版本的WITRN U3检测仪

切换C0Q纹波采样频率：长按K1切换采样频率（最大2MHz）
默认建议选择最大值2MHz采样，灵敏度较高
下图示例的纹波大小数据（0~xxx mV），按2MHz采样为参考

C0Q纹波界面下方白色字体：2MHz/5us 就是目前C0Q的采样频率

C0Q纹波采样并不是严格的按示波器常见纹波采样方法在工作区域采样
精度跟示波器比有一定差距，仅供参考
———————————————————————————
U3检测仪可以完整显示整个充电头的输出频谱，并能同时追踪频率成分最丰富的的6个频点
追踪频点后，自动计算其频率数据，是非常有用的功能。有需要可选购U3

———————————————————————————

小技巧  测量纹波时，建议用恒流负载使充电器输出稳定在一个电流值下测量比较有参考价值
             充电头空载时，一般工作在低频低功耗模式，测量并不是实际工作时的状态

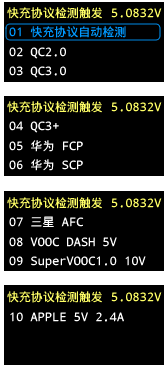

8. 快充协议诱骗

---

小白警告，不懂勿进，高压诱骗=烧手机

*苹果充电加速说明：
由于有很多充电器不支持苹果设备的识别电平，所以这些设备虽然本身可以输出大电流，但接到苹果设备时只能用500mA龟速充电
典型例子： 市场上大量普及的乐视QC3.0快充，其5V档位输出可以输出2A以上电流，但直接充iPhone只有500mA通过C0+的 苹果充电加速激活功能后，iPhone可以接近2A满速充电
注意：此功能没有提升充电器电流的能力，只是让其发挥已有的潜力

9.设置菜单

---



V1.5为固件版本       SN：为设备序列号       RUN：为设备上电次数
由于维简每个USB表出厂前会进行大量测试
而且会随机进行进一步详细抽检，上电次数超过100次也不用奇怪

WITRN  C0Q/C0+ Menu

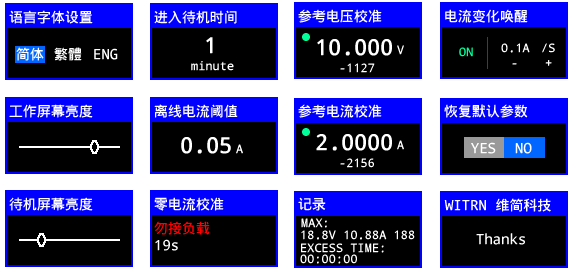

菜单说明：（长按K2进入，长按K1退出，蓝色为选中，选中后长按K2保存）

Ω   语言字体设置： 设置系统语言，有中文简体、繁体、英文，3种语言可选
Ω   工作屏幕亮度： 设置正常工作时的屏幕亮度
Ω   待机屏幕亮度： 设置待机暗屏时的屏幕亮度
Ω   进入待机时间： 设置无任何操作后多久进入暗屏省电待机状态
Ω   离线记录阈值： 设置容量记录起步电流，超过这个电流才统计容量
Ω   参考电压校准： 手动校准电压（10V参考源）
Ω   参考电流校准： 手动校准电流（2A参考源）
Ω   零点电流校准： 上电空载如果电流不是零的时候，进入此菜单清零，5V，勿接负载
Ω   恢复默认参数： 恢复所有设置参数（包括手动校准值会清空）
Ω  记录： 工程数据记录菜单，仅用于开发者记录设备工作参数

备注： 恢复默认参数不会影响出厂校准值，可以放心清空
备注： 用户手动校准电压电流时，必须有高精度电压电流源，一般无需手动校准

10.固件更新

---



C0Q、C0+固件升级方法：
官网下载C0Q、C0+升级软件与最新固件（C0Q/C0+共用一个固件）

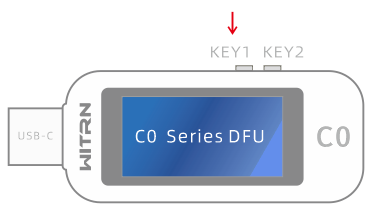

按着C0Q的K1键不松手上电 （屏幕显示DFU，表示正确进入升级模式）

*使用USB-A转USB-C数据线连CC表C母座与电脑
*或用带USB通讯功能的USB-A转USB-C转接头连接CC表C公头
*或使用WITRN的多功能多口转接板进行转接
*或使用U3等带USB-A公头和USB-C母座的USB表转接
*或使用带C口的电脑直接联机

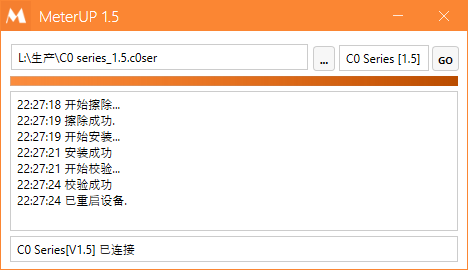

按“…”图标打开下载好的固件
按GO升级固件
软件下方显示C0Q是否已连接和当前的固件版本号
