WITRN维简 K2 USB测试仪表盘编辑软件

只支持电脑WINDOWS系统运行(使用前先解压)
先……解……压……

WITRN_K2表盘编辑软件 V1.1 (K2专用)

使用前先解压! 先……解……压……!!!

(软件运行提示缺少.net core运行库的,联网安装运行库即可,安装X86版本,兼容x64)

如果无法自动下载,可以手动下载文件安装 .net_core_V8

如果无法自动下载,可以手动下载文件安装 runtime_3.1.14.rar

运行软件提示没.net的,会自动联网下载X86运行库(32/64位系统通用)

下载后安装即可,无反应的重启下电脑

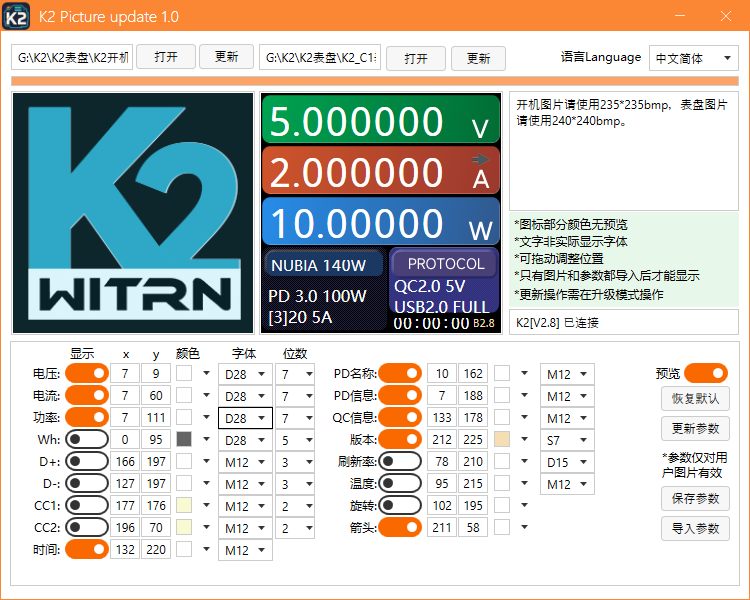

左边 图片为开机图
右边 图片为表盘背夹图片
他们之间是独立的,有需要的话要分开导入,分开烧录
图片只支持bmp文件
开机图分辨率:235×235 (图片需要自己画或截图)
表盘背景图片:240×240 (图片需要自己画或截图)

K2表盘快速入门手册:

表盘功能默认关闭:如果需要使用此功能,需要在设置菜单开启


烧录数据
烧录数据
1. 按着DFU按键不松手上电,进入DFU模式才能烧录表盘

没电的时候按着 闪电键 插数据线连接K2 HID口上电 开机进DFU烧录模式
没电的时候按着 闪电键 插数据线连接K2 HID口上电 开机进DFU烧录模式
没电的时候按着 闪电键 插数据线连接K2 HID口上电 开机进DFU烧录模式

K2屏幕显示DFU后,可以 松开 按键

2. 表盘图片和表盘坐标数据要分开烧录(烧录两次,每次都要进DFU)
* 表盘图片要烧录一次(导入图片后,按“更新”按键烧录,右边那个 “更新” 键)
*表盘显示数据坐标参数要烧录一次 (导入或手调参数后,按 “更新参数” 键烧录)
表盘图片(***.bmp)和参数文件(***.pic)需要分别烧录

烧录表盘要烧录 两次
烧录表盘要烧录 两次
烧录表盘要烧录 两次

一次烧录图片,一次烧录参数
每次都要进入DFU模式才能烧录

烧录完毕后,要设置菜单 开启表盘功能 才能显示
开启路径: 设置 -> 6 主题屏开关 -> 打开

烧录完要 打开 表盘功能
烧录完要 打开 表盘功能
烧录完要 打开 表盘功能

开关蓝色为打开,然后按back按键直接退出即可
K2设置菜选中立即生效,一般无需按ok再确认,直接退出即可

*注意:电脑仿真字体和坐标数据和K2屏幕实际显示有较大差异,需要自己手动微调数据
可以手动微调,直到试出自己满意的效果

*烧录成功后,可以在设置菜单开启表盘显示功能
表盘显示不影响K2原来显示界面(原显示界面不能关闭,表盘可以关闭)
