维简USB测试仪K2表盘商城

版权声明:素材来源网友自制,免费使用,如有侵权,请联系删除

K2固件 请升级到V2.9或以上版本,表盘编辑软件 请升级到V1.1或以上版本

《K2-乾坤三炁》
作者:快充催NB群集体创作
表盘下载,解压后烧录使用

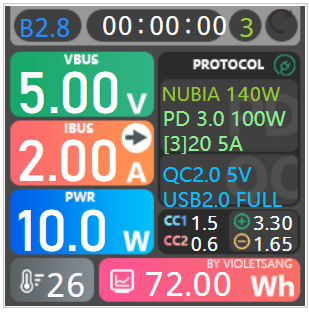

《K2-全息表盘V1》
作者:violet桑 (b站)
表盘下载,解压后烧录使用

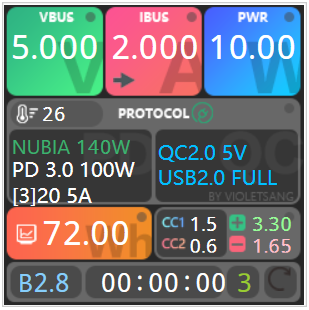

《K2-全息表盘V2》
作者:violet桑 (b站)
表盘下载,解压后烧录使用

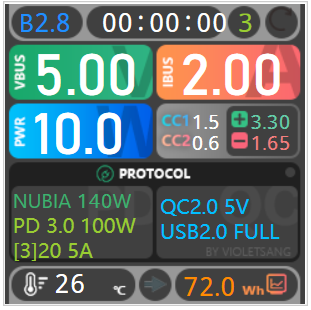

《K2-全息表盘V3》
作者:violet桑 (b站)
表盘下载,解压后烧录使用
《K2-小天使表盘》
作者:violet桑 (b站)
快充催NB群集 改进
表盘下载,解压后烧录使用
《K2-手机表盘》
作者:朵拉大冒险 (快充催NB群)
表盘下载,解压后烧录使用

K2开机图下载体验(点击此链接下载上面的图片)

表盘功能默认关闭:如果需要使用此功能,需要在设置菜单开启


烧录数据
1. 按着DFU按键不松手上电,进入DFU模式才能烧录表盘

没电的时候按着 闪电键 插数据线连接K2 HID口上电 开机进DFU烧录模式
没电的时候按着 闪电键 插数据线连接K2 HID口上电 开机进DFU烧录模式
没电的时候按着 闪电键 插数据线连接K2 HID口上电 开机进DFU烧录模式

K2屏幕显示DFU后,可以 松开 按键

2. 表盘图片和表盘坐标数据要分开烧录(烧录两次,每次都要进DFU)
* 表盘图片要烧录一次(导入图片后,按“更新”按键烧录,右边那个 “更新” 键)
*表盘显示数据坐标参数要烧录一次 (导入或手调参数后,按 “更新参数” 键烧录)
表盘图片(***.bmp)和参数文件(***.pic)需要分别烧录

烧录表盘要烧录 两次
烧录表盘要烧录 两次
烧录表盘要烧录 两次

一次烧录图片,一次烧录参数
每次都要进入DFU模式才能烧录

烧录完要 打开 表盘功能
烧录完要 打开 表盘功能
烧录完要 打开 表盘功能

烧录完毕后,要设置菜单 开启表盘功能 才能显示
开启路径: 设置 -> 6 主题屏开关 -> 打开
开关蓝色为打开,然后按back按键直接退出即可
K2设置菜选中立即生效,一般无需按ok再确认,直接退出即可

*注意:电脑仿真字体和坐标数据和K2屏幕实际显示有较大差异,需要自己手动微调数据
可以手动微调,直到试出自己满意的效果

*烧录成功后,可以在设置菜单开启表盘显示功能
表盘显示不影响K2原来显示界面(原显示界面不能关闭,表盘可以关闭)
